Page 186 - 《爆炸与冲击》2026年第9期
P. 186

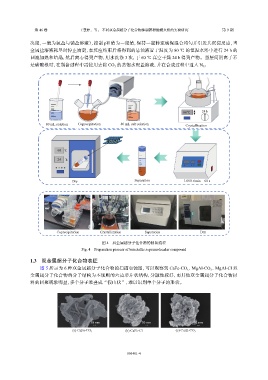

第 46 卷 王慧婷，等： 不同双金属超分子化合物抑制镁粉爆燃火焰的实验研究 第 9 期
决定，一般为氯盐与钠盐溶液），控制 pH 值为一定值，保持一定转速确保混合均匀并引发共沉淀反应，当
金属盐溶液耗尽时停止滴定，在反应结束后将得到的悬浊液置于温度为 80 ℃ 的恒温水浴中进行 24 h 的
回流加热和结晶，然后离心得到产物，用水洗涤 3 次，于 60 ℃ 真空干燥 24 h 得到产物。当层间阴离子不
是碳酸根时，在制备过程中需使用去除 CO 的蒸馏水配置溶液，并在合成过程中通入 N 。
2
2
80℃ 24 h
80 mL solution Coprecipitation 40 mL salt solution Crystallization
60 ℃
24 h
Dry Separation 3 000 r/min 60 s
Coprecipitation Crystallization Separation Dry
图 4 双金属超分子化合物的制备流程
Fig. 4 Preparation process of bimetallic supramolecular compound
1.3 双金属超分子化合物表征
图 5 所示为 6 种双金属超分子化合物的扫描电镜图，可以观察到 CaFe-CO 、MgAl-CO 、MgAl-Cl 双
3 3
金属超分子化合物的分子结构为不规则的六边形片状结构，分散性较好，而其他双金属超分子化合物材
料的团聚现象明显，多个分子堆叠成“假山状”，难以识别单个分子的形状。
50 nm 50 nm 50 nm
(b) CaFe-Cl
(a) CaFe-CO 3 (c) CuAl-CO 3
095401-4
