Page 36 - 《爆炸与冲击》2026年第3期

第 46 卷 裴柯磊，等： 基于细观力学模型的单向纤维复合材料的力学行为 第 7 期

Interfacial

Mises stress/MPa debonding
5 139
4 625
4 111
3 598
3 084
2 570
2 056
1 542
1 028
514
0
RVE Fiber Interface Matrix
(a) Point A
Mises stress/MPa
5 918
5 326
4 734
4 142
3 551
2 959
2 367 Matrix failure
1 775
1 184
592
0 y Fiber fracture
O RVE Fiber Interface Matrix
z x
(b) Point B

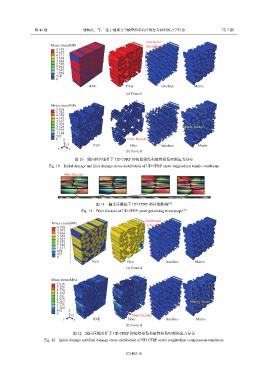

图 10 纵向拉伸条件下 UD CFRP 的初始损伤和最终损伤时刻应力分布
Fig. 10 Initial damage and final damage stress distribution of UD CFRP under longitudinal tensile conditions
Fiber fracture

图 11 偏光显微镜下 UD CFRP 的纤维断裂 [37]
Fig. 11 Fiber fracture of UD CFRP under polarizing microscope [37]

Interfacial
Mises stress/MPa debonding
4 370
3 933
3 496
3 059
2 622
2 185
1 748
1 311
874
437
0
RVE Fiber Interface Matrix
(a) Point A
Mises stress/MPa
5 918
5 326
4 734
4 142
3 551
2 959
2 367 Matrix failure
1 775
1 184
592 y
0 O Fiber fracture
z x RVE Fiber Interface Matrix
(b) Point B
图 12 纵向压缩条件下 UD CFRP 的初始损伤和最终损伤时刻的应力分布
Fig. 12 Initial damage and final damage stress distribution of UD CFRP under longitudinal compression conditions

071402-10
