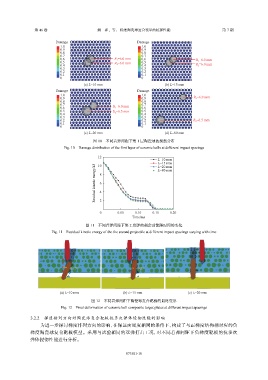

Page 127 - 《爆炸与冲击》2026年第3期

第 46 卷 姚 羿，等： 梯度陶瓷球复合装甲的抗弹性能 第 7 期

Damage Damage

1.0 1.0
0.9 0.9
0.8 0.8
0.7 0.7
0.6 R 1 =6.0 mm 0.6 R 1 =6.0 mm
0.5 R 2 =6.0 mm 0.5
0.4 0.4 R 2 =6.0 mm
0.3 0.3
0.2 0.2
0.1 0.1
0 0
(a) L=10 mm (b) L=15 mm
Damage Damage
1.0 1.0
0.9 0.9 R 1 =6.0 mm
0.8 0.8
0.7 0.7
0.6 R 1 =6.0 mm 0.6
0.5 R 2 =6.5 mm 0.5
0.4 0.4
0.3 0.3
0.2 0.2 R 2 =6.5 mm
0.1 0.1
0 0
(c) L=20 mm (d) L=80 mm
图 10 不同着弹间距下第 1 层陶瓷球的损伤分布
Fig. 10 Damage distribution of the first layer of ceramic balls at different impact spacings

12

L=10 mm
L=15 mm
10
L=20 mm
Residual kinetic energy/kJ 8 6 4
L=80 mm

0 2 0.05 0.10 0.15 0.20
Time/ms

图 11 不同着弹间距下第 2 发弹的剩余动能随时间的变化
Fig. 11 Residual kinetic energy of the the second projectile at different impact spacings varying with time

21.7 ° 6.2°

(a) L=10 mm (b) L=15 mm (c) L=20 mm

图 12 不同着弹间距下陶瓷球复合靶板的最终变形
Fig. 12 Final deformation of ceramic ball composite target plates at different impact spacings
3.2.2 梯度排列方向对陶瓷球复合靶板抗多次弹体侵彻性能的影响
为进一步探讨梯度排列方向的影响，在保证面密度相同的条件下，构建了与正梯度结构相对应的负
梯度陶瓷球复合靶板模型。采用与试验相同的双弹打击工况，对不同着弹间距下负梯度靶板的抗多次
弹体侵彻性能进行分析。

073301-10
