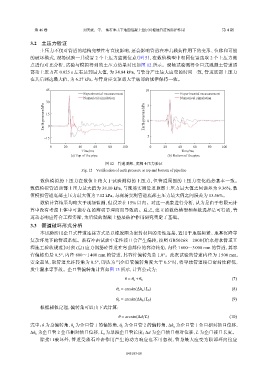

第 46 卷            刘天豪,等: 落石冲击下地面混凝土垫层对埋地管道的防护作用                                 第 4 期

                3.2    土压力验证
                   土压力不仅对管道的结构完整性有直接影响,还会影响管道在冲击载荷作用下的变形、位移和可能
               的破坏模式,现场试验一共设置              2  个土压力监测位点(图         5),在数值模型中相同位置选取              2  个土压力测
               点进行对比分析,试验与模拟得到的土压力结果对比如图                          12  所示。现场试验测得企口式混凝土管道顶
               部动土压力在      0.025 s 左右达到最大值,为        34.84 kPa,与管身产生最大应变的时间一致,管道底部土压力
               在其后到达最大值,为          6.27 kPa,与管身应变顶部大于底部的规律保持一致。

                     45                                           10

                                      Experimental measurement                   Experimental measurement
                                      Numerical simulation                       Numerical simulation
                     30                                           5
                    Earth pressure/kPa  15 0                     Earth pressure/kPa  0







                     −15                                          −5
                       0     20     40     60    80    100         0      20    40     60    80     100
                                     Time/ms                                     Time/ms
                                (a) Top of the pipe                        (b) Bottom of the pipe

                                                图 12    管道顶部、底部土压力验证
                                     Fig. 12    Verification of earth pressure at top and bottom of pipeline
                   数值模拟的土压力在数值上稍大于试验测得的土压力,但管道周围的土压力变化趋势基本一致。

               数值模拟管道顶部土压力最大值为                38.10 kPa,与现场实测管道顶部土压力最大值之间误差为                      9.36%,数
               值模拟管道底部土压力最大值为               7.12 kPa,与现场实测管道底部土压力最大值之间误差为                     13.56%。
                   数值计算结果均略大于现场监测,但误差在                    15%  以内。对这一现象进行分析,认为是由于有限元计
               算中没有考虑土体中可能存在的薄弱节理面而导致的。总之,建立的数值模型和参数选择是可行的,管
               道动态响应符合工程实际,为后续的混凝土垫层防护作用研究奠定了基础。
                3.3    管道破坏形式分析
                   本试验所用企口式管道连接方式是以橡胶圈为密封材料的柔性连接,适用于地震频繁、地基沉降等
               复杂环境下的管道系统。落石冲击试验中柔性接口会产生偏转,按照                               GB50268—2008《给水排水管道工
               程施工验收规范》对预          (自) 应力钢筋砼管道在弯曲部位的容许转角,内径                     1 600~3 000 mm  的管道,其容
               许偏转角是     0.5°,内径   800~1 400 mm  的管道,其容许偏转角是           1.0°。此次试验的管道内径为            1 500 mm,
               安全起见,取管道允许转角为             0.5°,即认为当企口管偏转角度大于               0.5°时,将导致管道接口密封性降低,
               发生漏水等事故。企口管偏转角计算如图                   13  所示,计算公式为:

                                                                                                        (7)
                                                        θ = θ a +θ b
                                                     θ a = arcsin(∆h a /L 0 )                           (8)
                                                     θ b = arcsin(∆h b /L 0 )                           (9)
                   根据相似定理,偏转角可以由下式计算:

                                                      θ = arcsin(∆d/L)                                 (10)
               式中:θ 为总偏转角,θ 为企口管           1  的偏转角,θ 为企口管        2  的偏转角,Δh 为企口管        1  企口相对插口位移,
                                                                              a
                                                       b
                                 a
               Δh 为企口管     2  企口相对插口位移,L 为单段企口管长度;Δd                为企口插口相对位移,L           为企口接口长度。
                                               0
                 b
                   除接口破坏外,管道受落石冲击作用产生的动力响应也不可忽视,管身最大应变为顶部环向拉应
