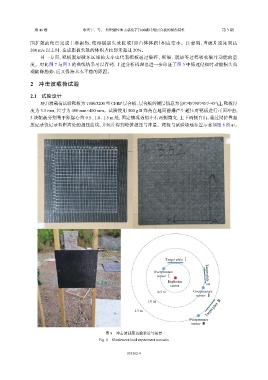

Page 163 - 《爆炸与冲击》2026年第3期
P. 163
第 46 卷 李天宇，等： 典型爆炸冲击载荷下T800碳纤维层合板的损伤特性 第 3 期
围扩散前便已完成主要损伤，使得脱层失效区域（即台体体积）相应变小。注意到，当破片速度到达
200 m/s 以上时，造成靶板失效的体积占比即未超过 20%。
另一方面，靶板脱层破坏区域的大小也代表靶板通过破碎、断裂、脱层等过程吸收破片动能的量
度。对比图 7 与图 3 的曲线结果可以看到，上述分析机理也进一步印证了图 3 中低速侵彻时动能损失出
现陡降趋势，后又保持基本平稳的原因。
2 冲击波载荷试验
2.1 试验设计
冲击波载荷试验靶板为 T800/3200 型 CFRP 层合板，层合板的铺层信息为 [(0°/45°/90°/45°/−45°) ] ，靶板厚
2 s
度为 3.5 mm，尺寸为 400 mm×400 mm。试验使用 500 g B 炸药在地面静爆产生超压对靶板进行正面冲击，
3 块靶板分别置于距爆心约 0.5、1.0、1.5 m 处，固定情况近似左右两侧简支，上下两侧自由，通过同位置超
压记录仪记录各距离处的超压曲线，并统计得到峰值超压与冲量。靶板与试验场地布置示意如图 8 所示。
Target plate Ⅰ
Overpressure
sensor Ⅰ Target plate Ⅱ
Explosion
center
0.5 m Overpressure
sensor Ⅱ
Target plate Ⅲ
1.0 m
1.5 m
Overpressure
sensor Ⅲ
图 8 冲击波载荷试验装置与场景
Fig. 8 Shockwave load experiment scenario
033302-9
