第 46 卷 李天宇，等： 典型爆炸冲击载荷下T800碳纤维层合板的损伤特性 第 3 期
针对表 2 中部分 CT 图像存在的灰度梯度不显著问题，采用数字图像处理技术进行优化，通过调整
灰度映射曲线，将未损伤区映射为纯白色，损伤区映射为纯黑色。并截取靶板有效区域，消除边界外黑
色背景，最终生成标准化的正方形分析区域处理后图像。
表 2 扫描结果中，3 号靶板 0 mm 深度（前表面）扫描、14 号靶板 0 mm 深度（前表面）扫描、14 号靶
板 2.5 mm 深度处扫描、15 号靶板 3.5 mm 深度（后表面）处扫描共 4 幅图像，因扫描结果中黑色区域可能
因扫描面未正确与靶板实体相交等原因呈现大面积黑色，且无法有效区分边界造影与破片毁伤致脱层
2 类黑色区域，处理为不可用结果。在对表 2 的 CT 扫描结果进行上述校正、色彩映射曲线调节、有效结
果筛选等处理操作后，得到靶板样品扫描结果后处理信息，如表 5 所示。

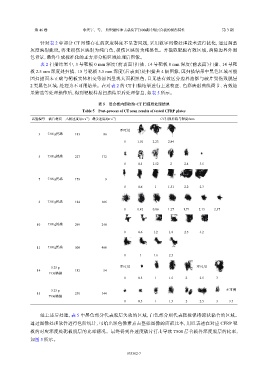

表 5 层合板内部损伤 CT 扫描后处理结果
Table 5 Post-process of CT scan results of tested CFRP plates
试验编号 破片材质 入射速度/(m·s ) 剩余速度/(m·s ) CT扫描形貌与深度/mm
−1
−1
不可用
3 7.08 g钨珠 183 86
0 1.01 2.23 2.84
5 7.08 g钨珠 227 172
0 0.5 1.52 2 2.4 3.5
7 7.08 g钨珠 179 9
0 0.6 1 1.51 2.2 2.7
8 7.08 g钨珠 184 106
0 0.42 0.86 1.27 1.71 2.13 2.37
10 7.08 g钨珠 299 248
0 0.6 1.2 1.8 2.5 3.2
11 7.08 g钨珠 508 468
0 1 1.6 2.5
5.25 g 不可用 不可用
14 182 54
YG6钨钢
0 0.5 1 1.5 2 2.5 3
5.25 g 不可用
15 230 144
YG6钨钢
0 0.5 1 1.5 2 2.5 3 3.5
经上述后处理，表 5 中黑色部分代表脱层失效的区域，白色部分则代表靶板保持原状黏合的区域。
通过图像处理软件进行色阶统计，可给出黑色像素点占整张图像的面积比率，用以表述在对应 CFRP 靶
板的对应深度处靶板脱层的比率情况。最终得到各速度破片打击导致 T800 层合板各深度脱层的比率，
如图 5 所示。
