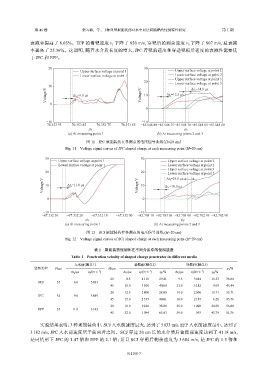

Page 121 - 《爆炸与冲击》2026年第01期

第 46 卷 张雪梅，等： 3种典型聚能装药对水中双层间隔靶的侵彻特性研究 第 1 期

衰减率提高了 8.05%。EFP 的着靶速度 v 下降了 850 m/s，穿靶后的剩余速度 v 下降了 807 m/s，总衰减
2
1
率提高了 25.36%。这说明，随着水介质长度的增大，JPC 着靶前速度和穿透靶板后速度的衰减性能要优
于 JPC 和 EFP。

20 30

Upper surface voltage at point 1 Upper surface voltage at point 2
Lower surface voltage at point 1 Lower surface voltage at point 2
20 Upper surface voltage at point 3
Lower surface voltage at point 3
10 Δt 2 =14.0 μs
Voltage/V Δt 0 =9.0 μs Voltage/V 10 Δt 1 =12.5 μs

0
0

−10 −10
−70.353 95 −70.353 85 −70.353 75 −70.353 65 −85.548 80−85.548 75−85.548 70 −85.548 65 −85.548 60
t/s t/s
(a) At measuring point 1 (b) At measuring points 2 and 3
图 11 JPC 聚能装药在各测点的电压信号曲线（H=20 cm）
Fig. 11 Voltage signal curves of JPC shaped charge at each measuring point (H=20 cm)
30 30

Upper surface voltage at point 1 Upper surface voltage at point 2
Lower surface voltage at point 1 Lower surface voltage at point 2
Upper surface voltage at point 3
20 20 Δt 2 =25.0 μs
Lower surface voltage at point 3
Voltage/V 10 Δt 0 =11.0 μs Voltage/V 10 Δt 1 =18.0 μs

0 0

−10 −10
−67.332 30 −67.332 20 −67.332 10 −67.332 00 −82.703 10 −82.703 05 −82.703 00 −82.702 95 −82.702 90
t/s t/s
(a) At measuring point 1 (b) At measuring points 2 and 3

图 12 SCJ 聚能装药在各测点的电压信号曲线 (H=20 cm)
Fig. 12 Voltage signal curves of SCJ shaped charge at each measuring point (H=20 cm)

表 1 聚能装药侵彻体在不同介质中的侵彻速度
Table 1 Penetration velocity of shaped charge penetrator in different media
入水前（测点1） 着靶前（测点2） 穿靶后（测点3）
装药类型 F/cm H/cm η 3 /%
−1
−1
−1
Δt 0 /μs v 0 /(m·s ) Δt 1 /μs v 1 /(m·s ) η 1 /% Δt 2 /μs v 2 /(m·s ) η 2 /%
20 8.5 4 118 29.41 9.5 3 684 10.53 36.84
SCJ 35 6.0 5 833
45 10.0 3 500 40.00 11.0 3 182 9.09 45.44
20 12.5 2 800 28.00 14.0 2 500 10.71 35.71
JPC 35 9.0 3 889
45 15.0 2 333 40.01 16.0 2 187 6.26 43.76
20 18.0 1944 38.89 25.0 1 400 28.00 56.00
EFP 35 11.0 3 182
45 32.0 1 094 65.63 59.0 593 45.79 81.36
实验结果表明：3 种聚能装药中，SCJ 入水前速度最大，达到了 5 833 m/s，EFP 入水前速度最小，达到了

3 182 m/s，JPC 入水前速度居于前两者之间。SCJ 穿过 20 cm 长的水介质后着靶前速度达到了 4 118 m/s，
是同情形下 JPC 的 1.47 倍和 EFP 的 2.1 倍；并且 SCJ 穿靶后剩余速度为 3 684 m/s，是 JPC 的 1.5 倍和

011108-7
