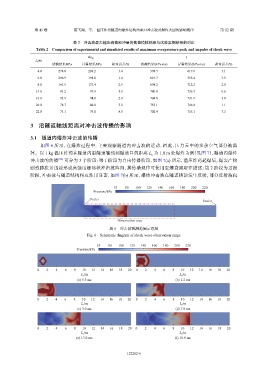

第 45 卷        陈飞翔,等: 温压炸药隧道内爆炸结构约束对冲击波及爆炸火团的影响规律                               第 12 期


                                  表 2    冲击波最大超压峰值和冲量的数值模拟结果与试验实测结果的对比
                 Table 2    Comparison of experimental and simulated results of maximum overpressure peak and impulse of shock wave

                                                                                    I
                                        Δp m
                 L s /m
                        试验结果/kPa     计算结果/kPa      相对误差/%      试验结果/(kPa·ms)    计算结果/(kPa·ms)    相对误差/%
                  4.0      278.8        288.2         3.4           598.7           617.0          3.1
                  6.0      200.9        198.1         1.4           619.7           595.4          3.9
                  8.0      141.5        137.4         2.9           698.2           712.2          2.0
                 14.0       93.2         97.9         5.0           740.8           736.7          0.6
                 16.0       92.9         94.8         2.0           704.8           731.9          3.8
                 20.0       78.7         80.8         5.3           755.1           746.8          1.1
                 22.0       73.1         79.1         8.0           702.4           755.1          7.5


                3    沿隧道轴线距离对冲击波传播的影响


                3.1    隧道内爆炸冲击波的传播
                   如图   6  所示,在爆炸过程中,主要观察隧道内冲击波的运动,因此,压力云中的多余空气部分被裁
               掉。以   1 kg  温压炸药在隧道内沿隧道轴线到隧道口的距离                    L 为 e  1.0 m  处爆炸为例(见图    7),隧道内爆炸
               冲击波的传播      [20]  可分为  3  个阶段:第  1  阶段为自由传播阶段,如图          7(a) 所示,温压炸药起爆后,爆轰产物
               剧烈膨胀并迅速形成高强度椭球状冲击波阵面,其传播规律可使用空爆衰减定律描述;第                                         2  阶段为过渡
               阶段,冲击波与隧道结构相互作用显著,如图                    7(b) 所示,爆炸冲击波在隧道拱顶发生反射,部分反射波向


                                                    53   80  100  120  140  160  180  200  220
                                           Pressure/kPa
                                         Outlet                                            Outlet





                                                     Observation area
                                                  图 6    冲击波观测范围示意图
                                        Fig. 6    Schematic diagram of shock wave observation range


                                            53   80   100  120  140  160  180  200  220
                                   Pressure/kPa


                  0   2   4   6   8   10  12  14  16  18  20  0  2   4    6   8  10  12  14   16  18  20
                                     L s /m                                      L s /m
                                   (a) 0.3 ms                                  (b) 1.2 ms



                 0    2   4   6   8  10  12   14  16  18  20  0  2    4   6   8  10  12  14   16  18  20
                                     L s /m                                      L s /m
                                   (c) 3.0 ms                                  (d) 7.0 ms



                  0   2   4   6   8   10  12  14  16  18  20  0  2   4    6   8  10  12  14   16  18  20
                                     L s /m                                      L s /m
                                   (e) 13.0 ms                                 (f) 18.0 ms
