Page 104 - 《爆炸与冲击》2025年第12期

第 45 卷 陈军红，等： 铱合金在高温下的动态拉伸力学性能 第 12 期

裂应变 ε 随温度的变化如图 8 所示，与拉伸强度类似，同样分为 3 个阶段：第 1 阶段，随着温度从室温上
f
升到 600 ℃，平均断裂应变从 2.7% 上升到 8.0%；第 2 阶段，温度在 600～900 ℃ 范围，平均断裂应变基本维持
在 8.0% 不变；第 3 阶段，当温度上升到 1 100 ℃ 时，铱合金平均断裂应变快速上升至 22.5%。

400 0.27
380
360 0.24
340 0.21
320 0.18
σ f /MPa 300 ε f 0.15
280
260 0.12
240 0.09
220 0.06
200 0.03
180
0 200 400 600 800 1 000 1 200 0 200 400 600 800 1 000 1 200
T/℃ T/℃

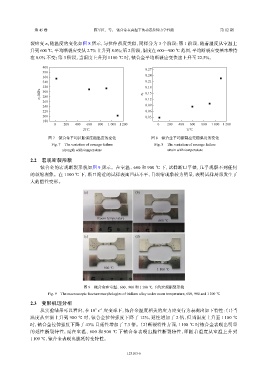

图 7 铱合金平均拉断强度随温度的变化 图 8 铱合金平均断裂应变随温度的变化
Fig. 7 The variation of average failure Fig. 8 The variation of average failure
strength with temperature strain with temperature

2.2 宏观断裂形貌
铱合金的宏观断裂形貌如图 9 所示。在室温、600 和 900 ℃ 下，试样断口平整，几乎观察不到任何
的颈缩现象。在 1 100 ℃ 下，断口附近的试样表面凹凸不平，且颈缩现象较为明显，表明试样局部发生了
大的塑性变形。

(a) (b)

Room temperature
600 ℃

(c) (d)

900 ℃ 1 100 ℃

图 9 铱合金在室温、600、900 和 1 100 ℃ 下的宏观断裂形貌
Fig. 9 The macroscopic fracture morphologies of iridium alloy under room temperature, 600, 900 and 1 100 ℃
2.3 变形机理分析
从实验结果可以看出，在 10 s 应变率下，铱合金温度相关的应力应变行为表现出如下特性：（1）当
3
−1
温度从室温上升到 900 ℃ 时，铱合金拉伸强度下降了 12%，延性增加了 2 倍，但当温度上升至 1 100 ℃
时，铱合金拉伸强度下降了 43% 且延性增加了 7.3 倍。（2）断裂特性方面，1 100 ℃ 时铱合金表现出明显
的延性断裂特性，而在室温、600 和 900 ℃ 下铱合金表现出脆性断裂特性，即随着温度从室温上升到
1 100 ℃，铱合金表现出脆延转变特性。

123103-6
