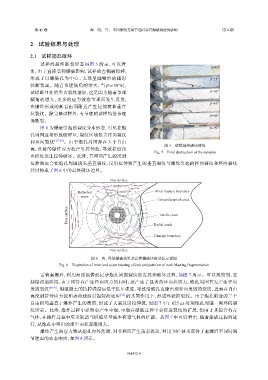

第 45 卷               陶    明,等: 不同倾角充填节理对岩石爆破块度的影响                               第 6 期

               2    试验结果与处理


               2.1    试样动态破坏

                   试样的最终断裂形态如图             5  所示,可以看
                                                                                               Intact
               出,由于直接受到爆破影响,试样的左侧被粉碎,
               形成了以爆破孔为中心、大致呈圆锥形的辐射                                                           β=15°
               状断裂面。随着节理倾角的增大,当                 β>30°时,
               试样断口处的垂直裂纹增加,这是因为随着节理                                                          β=30°
               倾角的增大,更多的应力波在节理面发生反射,
                                                                                              β=45°
               在爆炸形成的新自由面附近产生拉伸波和垂直
               拉裂纹。除完整试样外,有节理的试样均沿节理                                                          β=60°
               面断裂。
                   图  6  为爆破引起的裂纹分布形态,可见在炮                                                    β=90°
               孔周围近场形成破碎区,裂纹区域包含径向裂纹
               和环向裂纹     [27-29] 。由于炮孔周围存在       3  个自由
                                                                          图 5    试样最终破坏情况
               面,反射的爆炸应力波产生拉伸波,导致靠近自
                                                                      Fig. 5    Final destruction of the samples
               由面处发生拉伸破坏。此外,节理面产生的反射
               拉伸波也会在炮孔周围诱发垂直裂纹,反射拉伸波产生的垂直裂纹与爆炸引起的径向裂纹和环向裂纹
               共同构成了图      6  中的最终破坏边界。

                                                  Free surface

                                    Reflected                         Final fracture boundary
                                     wave
                                                                       Circumferential crack
                               Free surface                          Radial crack
                                                                        Tensile crack




                                                                     Damage boundary

                                                  Free surface

                                         图 6    内、外层爆破效果及岩体爆破块度分区示意图
                           Fig. 6    Illustration of inner and outer blasting effects and partition of rock blasting fragmentation

                   雷管起爆后,利用高速摄像机记录炮孔周围裂纹的发展和破坏过程,如图                                  7  所示。可以观察到,在
               起爆初始阶段,由于雷管在产生径向应力的同时,还产生了显著的环向拉应力,炮孔周围首先产生径向
               发散裂纹    [30-31] ,但混凝土的抗拉强度远低于抗压强度,导致沿炮孔边缘出现径向发散的裂纹,进而在自由
               面反射拉伸应力波和动荷载所引起卸荷效应                    [32]  的共同作用下,形成环状拉裂纹。由于炮孔附近的三个
               自由面均垂直于爆炸产生的波前,形成了大量反射拉伸波,如图                             7  中  t=625 μs 时刻炮孔周围一圈环向裂
               纹所示。此外,爆炸过程中必然会产生尘烟,尘烟在爆破过程中会促进裂纹的扩展,但由于其包含有毒
               气体,在操作过程中应采取适当措施尽量减少有毒气体的扩散。从图                                7  中可以看出,随着爆破过程的进
               行,从炮孔中突出的烟尘面积逐渐增大。
                   爆炸产生的应力波从炮孔向外传播,对节理面产生动态扰动,利用                              DIC  技术获得了起爆后不同时刻
               节理面的动态响应,如图           8  所示。
