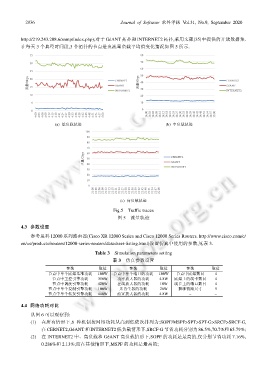

2936 Journal of Software 软件学报 Vol.31, No.9, September 2020

http://219.243.208.6/snmp/index.php);对于 GéANT 拓扑和 INTERNET2 拓扑,采用文献[35]中提供的开放数据集.
在每天 3 个典型时间段,3 个拓扑的节点进出流量负载平均值变化情况如图 5 所示.
35 80
30 70
60
25
50
流量/Gbps 15 CERNET2 流量/Gbps 40 CERNET2
20
GéANT
GéANT
INTERNET2 30 INTERNET2
10 20
5 10
0
0
4:00 4:03 4:06 4:09 4:12 4:15 4:18 4:21 4:24 4:27 4:30 4:33 4:36 4:39 4:42 4:45 4:48 4:51 4:54 4:57 5:00 14:00 14:03 14:06 14:09 14:12 14:15 14:18 14:21 14:24 14:27 14:30 14:33 14:36 14:39 14:42 14:45 14:48 14:51 14:54 14:57 15:00
(a) 低负载轨迹 (b) 中负载轨迹
100
90
80
70
60
流量/Gbps 50 CERNET2
GéANT
40
INTERNET2
30
20
10
0
21:00 21:03 21:06 21:09 21:12 21:15 21:18 21:21 21:24 21:27 21:30 21:33 21:36 21:39 21:42 21:45 21:48 21:51 21:54 21:57 22:00
(c) 高负载轨迹
Fig.5 Traffic traces
图 5 流量轨迹
4.3 参数设置

参考思科 12000 系列路由器(Cisco XR 12000 Series and Cisco 12000 Series Routers. http://www.cisco.com/c/
en/us/products/routers/12000-series-routers/datasheet-listing.html)设置仿真中使用的参数,见表 3.

Table 3 Simulation parameters setting
表 3 仿真参数设置
参数 取值 参数 取值 参数 取值
节点中单个底架基准功耗 100W 节点中单个端口的功耗 100W 节点中底架数目 4
节点中主控引擎功耗 356W 功率放大器的功耗 4.8W 底架上的线卡数目 4
节点中调度引擎功耗 420W 在线放大器的功耗 10W 线卡上的端口数目 4
节点中单个复制引擎功耗 100W 光再生器的功耗 26W 捆绑链路尺寸 5
节点中单个转发引擎功耗 446W 前置放大器的功耗 4.8W − −

4.4 网络功耗对比

从图 6 可以观察到:
(1) 在所有情形下,6 种机制按网络功耗从高到低依次排列为:SOPF/MSPF>SPT>SPT-G>SRCF>SRCF-G,
在 CERNET2,GéANT 和 INTERNET2 低负载情形下,SRCF-G 节省功耗分别为 86.5%,70.7%和 65.79%;
(2) 在 INTERNET2 中、高负载和 GéANT 高负载情形下,SOPF 的功耗是最高的,仅分别节省功耗 7.16%,
0.286%和 2.13%;而在其他情形下,MSPF 的功耗是最高的;
