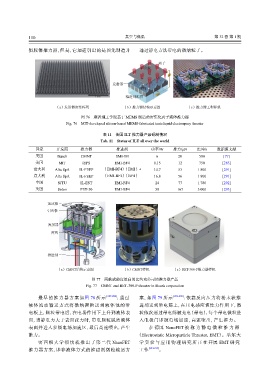

110 真空与低温 第 32 卷 第 1 期

似胶体推力器，但是，它加速引出的是预先制造并 通过静电方法带电的微纳粒子。

离子
引出极

发射器
阵列 硅

1 mm 推进剂贮供

（a）发射器密集阵列 （b）推力器结构示意图 （c）推力器工程样机
图 76 麻省理工学院基于 MEMS 制造的密集化离子液体推力器
Fig. 76 MIT-developed silicon-based MEMS-fabricated ionicliquid electrospray thruster

表 11 各国 ILT 推力器产品研制情况
Tab. 11 Status of ILT all over the world

国家 开发商 推力器 推进剂 功率/W 推力/μN 比冲/s 数据源文献
美国 Busek CMNT EMI-IM 6 20 500 [77]
美国 MIT iEPS EMI-BF4 0.15 12 750 [283]
意大利 Alta SpA IL-FEEP （EMI-BF4）（EMI）+ 14.7 53 1 800 [291]
意大利 Alta SpA IL-FEEP （EMI-BF4）（BF4）− 16.8 56 1 800 [291]
中国 SJTU IL-EST EMI-BF4 24 77 1 780 [292]
英国 Soton PET-50 EMI-BF4 50 167 3 000 [293]

加速极
引出极

发射器
阵列

推进剂

（a）CMNT结构示意图 （b）CMNT样机 （c）BET-300-P推力器样机
图 77 两款成熟度最高的比约克公司的推力器产品
Fig. 77 CMNT and BET-300-P thruster in Busek corporation

最早的推力器方案如图 78 所示 [287-288] ：通过 案，如图 79 所示 [289-290] ：依靠反向压力将粉末状推

液体流动输送方式将微纳颗粒送到液体池的带 进剂送到带电筛上，在压电感应惯性力作用下，微
电板上，颗粒带电后，在电场作用下上升到液体表 粒依次通过带电筛被充电（带电），每个带电微粒进
面，当静电力大于表面张力时，带电颗粒脱离液体 入电极门即被电场加速，高速喷出，产生推力。
表面并进入多级电场加速区，最后高速喷出，产生 在 德国 NanoFET 被 称 为 静 电 微 粒 推 力 器
推力。 （Electrostatic Microparticle Thruster，EMT）。基尔大
密 西 根 大 学 很 快 就 推 出 了 第 二代 NanoFET 学 实 验 与 应 用 物 理 研 究 所 正 在 开展 EMT 研 究
推力器方案，即非液体方式的推进剂微粒输运方 工作 [294-295] 。
