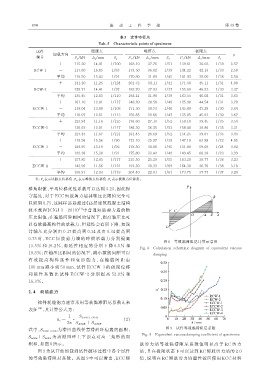

890 振 动 工 程 学 报 第 39 卷

表 5 试件特征点
Tab. 5 Characteristic points of specimens
试件 屈服点 峰值点 极限点
加载方向 μ
编号 P y /kN Δ y /mm θ y P m /kN Δ m /mm θ m P u /kN Δ u /mm θ u
+ 115.20 14.01 1/100 168.10 27.76 1/51 139.61 36.02 1/39 2.57
RCW-1 − 117.80 16.85 1/83 173.50 36.02 1/39 144.22 42.13 1/33 2.50
平均 116.50 15.43 1/91 170.80 31.89 1/45 141.92 39.00 1/36 2.54
+ 141.20 11.25 1/124 201.72 34.11 1/41 171.50 45.11 1/31 4.00
RCW-2 − 129.71 14.41 1/97 182.70 37.93 1/37 155.60 46.92 1/30 3.27
平均 135.45 12.83 1/110 192.21 31.98 1/39 163.55 46.02 1/31 3.63
+ 101.10 12.01 1/117 148.20 28.58 1/49 125.90 44.54 1/31 3.70
ECCW-1 − 119.04 13.00 1/108 171.50 30.73 1/46 145.80 47.29 1/30 3.64
平均 110.07 12.51 1/113 159.85 29.66 1/47 135.85 45.92 1/30 3.67
+ 123.94 11.16 1/125 176.60 27.13 1/52 150.10 39.45 1/35 3.54
ECCW-2 − 130.92 12.01 1/117 186.30 26.25 1/53 158.40 39.86 1/35 3.31
平均 127.43 11.67 1/121 181.45 26.69 1/52 154.25 39.67 1/35 3.43
+ 119.56 15.56 1/90 173.10 35.97 1/39 147.10 62.88 1/22 4.05
ECCW-3 − 124.95 15.19 1/92 178.50 30.86 1/45 151.80 59.68 1/24 3.92
平均 122.26 15.38 1/91 175.80 33.42 1/42 149.45 60.28 1/23 3.99
+ 157.85 12.05 1/117 215.50 25.29 1/55 183.20 38.77 1/36 3.23
ECCW-4 − 143.96 11.56 1/121 193.30 20.33 1/69 164.30 36.76 1/38 3.18
平均 150.91 12.03 1/119 204.40 22.81 1/61 173.75 37.77 1/37 3.20
注： θ y 表示屈服点位移角， θ m 表示峰值点位移角， θ u 表示极限点位移角。

移角限值，平均位移延性系数可以达到 3.23，因此保
守起见，对于 ECC 短肢剪力墙其轴压比限值完全可
以取到 0.75，这同样远远超过《高层建筑混凝土结构
［1］
技术规程》（JGJ 3―2010） 中普通短肢剪力墙的轴
压比限值；在箍筋间距相同的情况下，提高轴压比可
以有效提高构件的承载力，但延性会有所下降，如设
计轴压比分别由 0.17 提高到 0.34 及由 0.34 提高到
0.75 时 ，ECC 短 肢 剪 力 墙 的 峰 值 承 载 力 分 别 提 高
图 8 等效黏滞阻尼计算示意图
13.5% 和 16.2%，而 延 性 相 应 的 分 别 下 降 6.5% 和
Fig. 8 Calculation schematic diagram of equivalent viscous
19.8%；在轴压比相同的情况下，减小箍筋间距可以 damping
有 效 提 高 构 件 延 性 和 变 形 能 力 ，在 箍 筋 间 距 由
100 mm 减小到 50 mm，试件 ECCW⁃3 的极限位移
和 延 性 系 数 比 试 件 ECCW ⁃ 2 分 别 提 高 52.0% 和
16.3%。

2. 4 耗能能力

构件耗能能力通常采用等效黏滞阻尼系数 h e 来
表征 ［18］ ，其计算公式为：
1 S ( ABC + CDA )
h e = ⋅ （2）
2π S ΔOBE + S ΔODF
式中，S （ABC+CDA） 为滞回曲线任意滞回环包裹的面积， 图 9 试件等效黏滞阻尼系数
S ΔOBE +S ΔODF 为该滞回环上下顶点对应三角形的面 Fig. 9 Equivalent viscous damping coefficient of specimens
积和，如图 8 所示。 肢 剪 力 墙 等 效 黏 滞 阻 尼 系 数 值 明 显 高 于 RC 剪 力
图 9 为从开始加载到试件破坏过程中各个试件 墙，且在极限状态下可以达到 RC 短肢剪力墙的 2.0
的等效黏滞阻尼系数。从图 9 中可以看出，ECC 短 倍，说明在 RC 短肢剪力墙塑性铰区使用 ECC 材料
