第 3 期 张品乐，等： 塑性铰区采用混杂纤维 ECC 材料一字形截面短肢剪力墙抗震性能研究 889

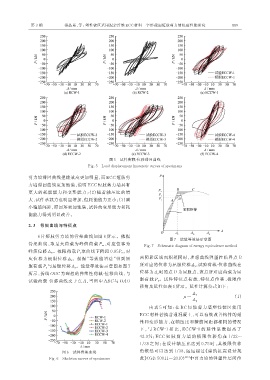

图 5 试件荷载-位移滞回曲线
Fig. 5 Load-displacement hysteretic curves of specimens

剪力墙滞回曲线捏拢效应更加明显，而 ECC 短肢剪
力墙滞回曲线更加饱满，说明 ECC 短肢剪力墙具有
更大的耗能能力和变形能力；（2）随着轴压比的增
大，试件承载力也明显增加，但耗能能力更小；（3）减
小箍筋间距，滞回环更加饱满，试件的变形能力和耗
能能力得到明显改善。

2. 3 骨架曲线与特征点

6 片短肢剪力墙的骨架曲线如图 6 所示。依据
图 7 能量等效法示意图
骨架曲线，取最大荷载为峰值荷载 P m ，对应位移为
Fig. 7 Schematic diagram of energy equivalence method
峰值位移 Δ m 。极限荷载 P u 取曲线下降段 0.85P m ，对
应位移为极限位移 Δ u 。根据“等效能量法”得到屈 两阴影区域面积相同时，理想曲线弹塑性临界点 B
所对应的位移为屈服位移 Δ y ，试验荷载⁃位移曲线在
服荷载 P y 与屈服位移 Δ y 。能量等效法示意图如图 7
所示，折线 OBC 为理想的弹塑性荷载⁃位移曲线，与 位移为 Δ y 时的点 D 为屈服点，该点所对应荷载为屈
试验荷载⁃位移曲线交于点 A，当图中 ABC 与 OAO 服荷载 P y 。试件特征点荷载、特征点位移、极限位
移角及延性如表 5 所示。延性计算公式如下：

Δ u
μ = （1）
Δ y
由表 5 可知 ：在 RC 短肢剪力墙塑性铰区使用
ECC 材料替换普通混凝土，可以有效改善构件的延
性和变形能力，在轴压比和箍筋间距都相同的情况
下 ，与 RCW⁃1 相 比 ，ECCW⁃1 的 延 性 系 数 提 高 了

42.9%；ECC 短 肢 剪 力 墙 的 极 限 位 移 角 在 1/22~
1/38 之间；在设计轴压比达到 0.75 时，其极限位移

图 6 试件骨架曲线 角依然可以达到 1/38，远远超过《建筑抗震设计规
［17］
Fig. 6 Skeleton curves of specimens 范》（GB 50011―2010） 中剪力墙的弹塑性层间位
