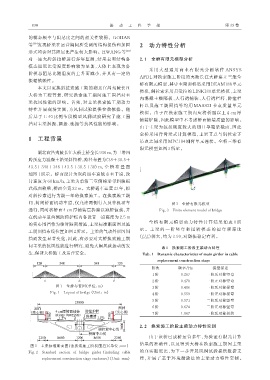

830                                振   动   工   程   学   报                               第 39 卷

              的模态频率与阻尼比之间的相关性较弱。GOHAR
              等 [29] 发现桥梁在运营期间所受到的结构损伤和加固                       2 动力特性分析
              形式均会对其阻尼比产生较大影响。HWANG 等                     [30]
              对一座大跨斜拉桥进行多年监测,结果表明结构各                            2. 1 全桥有限元模型分析
              模态阻尼比受温度影响较为显著,大体上表现为各
                                                                     采 用 大 型 通 用 商 业 有 限 元 分 析 软 件 ANSYS
              阶模态阻尼比随温度的上升而减小,并具有一定的
                                                                APDL 对换索施工阶段的夷陵长江大桥建立三维全
              振幅依赖性。
                                                                桥有限元模型,其中主梁和桥塔采用 BEAM188 单元
                  本文以更换斜拉索施工期的湖北宜昌夷陵长江
                                                                模拟,斜拉索采用只受拉的 LINK180 单元模拟,主梁
              大桥为工程背景,研究换索施工期间施工围挡对主
                                                                内混凝土横隔板、人行道铺装、人行道栏杆、防撞栏
              梁抗风性能的影响。首先,对主梁换索施工期动力
                                                                杆以及施工期围挡等均用 MASS21 节点质量单元
              特性开展现场实测,为风洞试验提供参数依据。随
                                                                模拟。由于在换索施工期内应将桥面以上 4 cm 厚
              后基于 1∶40 比例节段模型风洞试验研究了施工围
                                                                铺装铲除,因此模型中不考虑桥面铺装质量的影响。
              挡对主梁涡振、颤振、驰振等抗风性能的影响。
                                                                由于主梁为抗扭刚度较大的闭口单箱梁截面,因此
                                                                全桥采用脊骨梁式计算模型,主梁节点与斜拉索下
              1 工程背景
                                                                吊点之间采用 MPC184 刚臂单元连接。全桥三维有
                                                                限元模型如图 3 所示。
                  湖北宜昌夷陵长江大桥主桥全长 936 m,为三塔四

              跨预应力混凝土箱梁斜拉桥,跨径布置为(38+38.5+
              43.5+348+348+43.5+38.5+38) m,全 桥 布 置 图
              如图 1 所示。桥面设计为双向四车道城市主干道,设

              计速度为 60 km/h,主梁为单箱三室倒梯形带斜腹板
              式截面箱梁,桥面全宽 23 m。大桥通车运营 23 年,拟
              对斜拉索进行为期一年的换索施工。在换索施工期
              间,封闭桥面机动车道,仅允许两侧行人及非机动车                                          图 3  全桥有限元模型
              通行,同时将桥面 4 cm 厚铺装层拆除以减轻恒载,并                                Fig. 3  Finite element model of bridge
              在机动车道两侧防撞护栏内各设置一道高度为 2.5 m
                                                                     全 桥 有 限 元 模 型 动 力 特 性 计 算 结 果 如 表 1 所
              的实心围挡作为临时隔离措施,主梁标准断面图及施
                                                                示 。 主 梁 的 一 阶 竖 弯 和 扭 转 模 态 的 扭 弯 频 率 比
              工期围挡布设位置如图 2所示。主梁的气动外形因围
                                                                (f t /f h )较大,约为 3.99,对颤振稳定有利。
              挡而发生显著变化,因此,有必要对大桥换索施工期
              间主梁的抗风性能进行研究,避免大幅风致振动的发                                     表 1  换索施工阶段主梁动力特性
              生,保证大桥施工及运营安全。                                       Tab. 1  Dynamic characteristics of main girder in cable
                                                                        replacement construction stage
                                                                      阶次          频率/Hz          振型描述
                                                                      1 阶          0.267       一阶反对称竖弯
                                                                      2 阶          0.478       一阶正对称竖弯
                          图 1  全桥布置图(单位:m)                            3 阶          0.486       一阶反对称横弯
                        Fig. 1  Layout of bridge (Unit: m)            4 阶          0.559       一阶正对称横弯
                                                                      5 阶          0.571       二阶反对称竖弯
                                                                      6 阶          0.674       二阶正对称竖弯
                                                                      7 阶          1.067       一阶反对称扭转


                                                                2. 2 换索施工阶段主梁动力特性实测
                                                                     由于该桥已成桥运营多年,为验证有限元计算
                                                                结果的准确性,以及得到大桥在换索施工期间主梁
               图 2  主梁标准断面图(含换索施工阶段围挡)(单位:mm)
                                                                的真实阻尼比,为下一步开展风洞试验提供数据支
              Fig. 2  Standard  section  of  bridge  girder(including  cable
                    replacement construction stage enclosure) (Unit: mm)  撑,开展了基于环境激励法的主梁动力特性实测。
