Page 153 - 摩擦学学报2025年第8期
P. 153

第 8 期                 李晓晖, 等: 仿壁虎可逆黏附材料的微结构及可逆黏附性能研究进展                                      1251


               (a)               ii                iii                 (d)
                                                                                      O 2  plasma
               Silicon                                                               Hydroxylation
                wafer
                                 Glass                          10 mm
                                                                                        O      Br  SAMs  Toluene
                                                                                        O  Si          8 h
               (b)                                                                      O
                                       T > T g
                                                                                        Sl-ATRP
                                                                                       SPMA, MAA
                                       T < T g                                O    S  O O K +   Cl    O
                                50 mm                            50 mm       O      O           Cl  Si  O  Br
                                                                              O Na +            Cl
                                                                             O
              (c)                                           Pull-off &                0 mM    500 mM   5 000 mM
                   Preload  Applied magnetic field, B a     detachment
                                                B a
                                            Stalk                        Magnetic  SiNWAs-PSPMA  PDMS  SiNWAs-PSPMA  Magnetic
                 Stalk
                 Tip                                           B a
                                           Tip
                 Glass substrate            Initial crack                  Load      30 g     100 g  200 g

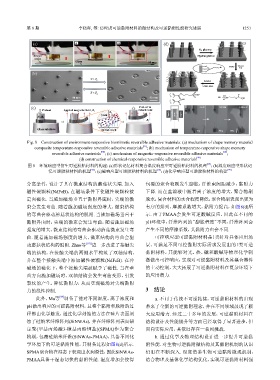

             Fig. 8    Construction of environment-responsive biomimetic reversible adhesive materials: (a) mechanism of shape memory material
                                                              [97]
                composite temperature-responsive reversible adhesive materials ; (b) mechanism of temperature-responsive shape memory
                                            [98]                                                [18]
                       reversible adhesive materials ; (c) mechanism of magnetic-responsive reversible adhesive materials ;
                                                                                     [99]
                                   (d) construction of chemical-responsive reversible adhesive materials
             图 8    环境响应型仿生可逆胶粘材料的构建:(a)形状记忆材料复合温度响应型可逆胶粘材料的机理 ;(b)温度响应型形状记
                                                                                         [97]
                      忆可逆胶粘材料的机理 ;(c)磁响应型可逆胶粘材料的机理 ;(d)化学响应型可逆胶粘材料的构建                             [99]
                                        [98]
                                                                    [18]
            分离条件,设计了具有微束结构的蘑菇状尖端. 加入                           包覆的聚合物刷发生膨胀,纤维束间距减少,黏附力
            磁性硬颗粒(NdFeB),在磁场条件下使磁性硬颗粒被                         下降. 而在盐溶液中随着离子浓度的增大,聚合物刷
            定向磁化. 当施加磁场垂直于黏附界面时,尖端的微                           脱水,复合材料的水合程度降低,聚合物刷表现出更为
            束会发生弯曲. 随着施加磁场强度的增大,微束结构                           有序的排列,摩擦系数增大,黏附力提高,如图8(d)所
            的弯曲会驱动蘑菇状结构的脱附. 当施加磁场垂直于                           示. 由于PMAA会发生可逆酸碱反应,因此在不同的
            黏附界面时,尖端的微束会发生弯曲,随着施加磁场                            pH环境中,纤维阵列的“膨胀程度”不同,纤维阵列会
            强度的增大,微束结构的弯曲会驱动蘑菇微束发生弯                            产生不同的摩擦系数,其黏附力也会不同.
            曲. 随着施加磁场强度的增大,微束结构的弯曲会驱                               可控响应型可逆黏附材料是1类针对具体应用场
            动蘑菇状结构的脱附. Zhao等          [101] 进一步改进了接触尖          景,可满足不同可控黏附实际需求发展出的1类可逆
            端的结构,在接触尖端的两侧水平构筑了双轴结构,                            黏附材料,其能够对光、热、磁和酸碱等物理化学刺
            并在整个接触尖端中添加磁性硬颗粒(NdFeB). 在冲                        激做出可控响应,实现对可逆黏附材料及其耦合器件
            磁场的磁化下,整个接触尖端被赋予了磁性. 当在垂                           的主动控制,大大拓展了可逆黏附材料在复杂环境下
            直方向施加磁场时,双轴结构会发生弯曲变形,引发                            的应用潜力.

            裂纹的产生,降低黏附力,从而实现磁场对尖端黏附
            力的线性控制.                                            3    结论
                          [99]
                此外,Ma等 制备了能对不同湿度、离子浓度和                             a. 不同于传统不可逆粘接,可逆黏附材料的出现
            pH做出响应的可逆黏附材料,且整个黏附和脱附的过                           带来了全新的可逆黏附理念,并在不同领域展现了极
            程都由化学触发,通过化学刻蚀的方法在硅片表面刻                            大应用潜力. 经过二十多年的发展,可逆黏附材料在
            蚀了硅纳米纤维阵列(SiNWAs),并在纤维阵列表面锚                        结构设计及性能提升等方面已经取得了显著进步,但
            定聚(甲基丙烯酸3-磺基丙酯钾盐)(SPMA)作为聚合                        面向实际应用,其依旧存在一系列挑战.
            物刷,包覆硅纳米纤维(SiNWAs-PMAA),具备不同化                          b. 通过化学及物理结构设计进一步提升可逆黏
            学环境下的可逆黏附性能,其制备过程如图8(d)所示.                         附性能. 对生物可逆黏附微结构及其黏附机制的认识
            SPMA聚合物在湿态下表现出水润滑性,因此SiNWAs-                       仍旧在不断深入. 深度借鉴生物可逆黏附微观机制,
            PMAA具备干湿态切换的黏附性能. 湿度增加会使得                          结合物理及基体化学结构优化,实现可逆黏附材料强
   148   149   150   151   152   153   154   155   156   157   158
