Page 114 - 摩擦学学报2025年第5期

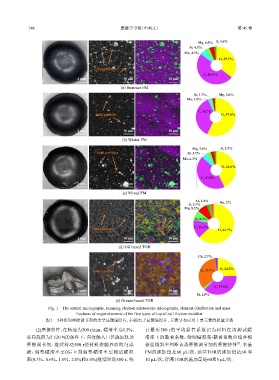

748 摩擦学学报（中英文） 第 45 卷

Mg, 4.5% S, 1.6%
Si, 4.3%
Mo, 4.3%
O, 35.7%

Solid particles
C, 49.6%
1 mm 30 μm 30 μm
(a) Summer FM
Si, 1.7% Mg, 2.0%
Mo, 1.8%

C, 36.7%
Solid particles O, 57.0%

1 mm 30 μm 30 μm
(b) Winter FM

Mg, 3.4% S, 1.5%
Solid particles Si, 3.7%
Mo, 4.3%
O, 44.0%
C, 43.0%
1 mm 30 μm 30 μm
(c) Mixed FM

Al, 1.4% Na, 2%
S, 2.1%
Mg, 8.2%

Si, 8.3%
Solid particles C, 15.2% O, 62.7%

1 mm 30 μm 30 μm
(d) Oil-based TOR
Cu, 2.3%

Solid particles Al, 33.7% O, 24.5%

C, 37.8%
1 mm 30 μm 30 μm
Si, 1.8%
(e) Grease-based TOR

Fig. 1 The optical micrographs, scanning electron microscope micrographs, element distribution and mass
fractions of major elements of the five types of top-of-rail friction modifier
图 1 5种轨顶摩擦调节剂的光学显微镜照片、扫描电子显微镜照片、元素分布以及主要元素的质量分数

(2)摩擦特性：在转速为500 r/min、蠕滑率为0.3%、 计最后500 r的平均黏着系数记为材料在该测试蠕
法向载荷为2 520 N的条件下，向接触入口区施加轨顶 滑率下的黏着系数，绘制蠕滑率-黏着系数曲线并根
[9]
摩擦调节剂，继续转动500 r使材料接触界面均匀成 据曲线斜率判断该类摩擦调节剂的摩擦特性 . 水基
膜，调整蠕滑率至0后立刻调整蠕滑率至测试蠕滑 FM的施加量是60 μL/次，油基TOR的施加量是60 和
率(0.3%、0.6%、1.0%、2.0%和5.0%)继续转动500 r，统 10 μL/次，脂基TOR的施加量是60和5 μL/次.
