Page 63 - 《摩擦学学报》2021年第4期

506 摩 擦 学 学 报 第 41 卷

(a) (b)
100 100
80 80

Mass/% 60 Mass/% 60

40
Unirradiated
1 000 Gy, 100 Gy/h 40 Unirradiated
1 000 Gy, 100 Gy/h
1 500 Gy, 100 Gy/h 1 500 Gy, 100 Gy/h
20 20
2 200 Gy, 100 Gy/h 2 200 Gy, 100 Gy/h
3 000 Gy, 100 Gy/h 3 000 Gy, 100 Gy/h
0 0
0 200 400 600 800 0 200 400 600 800
Temperature/℃ Temperature/℃

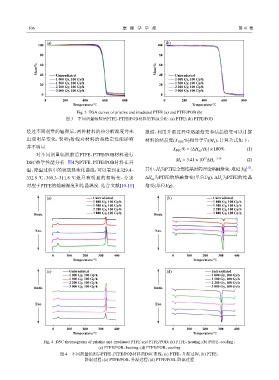

Fig. 3 TGA curves of pristine and irradiated PTFE (a) and PTFE/POB (b)
图 3 不同剂量辐照后PTFE、PTFE/POB材料的TGA分析：(a) PTFE；(b) PTFE/POB
经过不同剂量的辐照后，两种材料的热分解温度并未 报道，利用升温过程中熔融焓变和结晶焓变可以计算
出现明显变化，表明γ射线对材料的热稳定性能影响 材料的结晶度(X %)和分子量(M )，计算公式如下：
DSC n
并不明显.
X DSC % = (∆H m /H f )×100% (1)
对不同剂量辐照前后PTFE、PTFE/POB材料进行
13 −5.16
DSC热学性能分析. 图4为PTFE、PTFE/POB材料在升 M n = 3.41×10 ∆H c (2)
[12]
温、降温过程中的吸放热变化曲线，可以看到在329.4~ 其中，H 为PTFE全部结晶时的理论熔融焓变，取82 J/g ，
f
332.9 ℃、309.3~311.8 ℃处具有明显的相转变，分别 ΔH 为PTFE的熔融焓变(单位J/g)，ΔH 为PTFE的结晶
c
m
对应于PTFE的熔融温度和结晶温度. 结合文献[10-11] 焓变(单位J/g).
(a) Unirradiated (b) Unirradiated
1 000 Gy, 100 Gy/h 1 000 Gy, 100 Gy/h
1 500 Gy, 100 Gy/h 1 500 Gy, 100 Gy/h
2 200 Gy, 100 Gy/h 2 200 Gy, 100 Gy/h
3 000 Gy, 100 Gy/h 3 000 Gy, 100 Gy/h
Endo. Endo.

Exo. Exo.

0 100 200 300 400 0 100 200 300 400
Temperature/℃ Temperature/℃

(c) Unirradiated (d) Unirradiated
1 000 Gy, 100 Gy/h 1 000 Gy, 100 Gy/h
1 500 Gy, 100 Gy/h 1 500 Gy, 100 Gy/h
2 200 Gy, 100 Gy/h 2 200 Gy, 100 Gy/h
3 000 Gy, 100 Gy/h 3 000 Gy, 100 Gy/h
Endo. Endo.

Exo. Exo.

0 100 200 300 400 0 100 200 300 400
Temperature/℃ Temperature/℃

Fig. 4 DSC thermograms of pristine and irradiated PTFE and PTFE/POB：(a) PTFE，heating；(b) PTFE，cooling；
(c) PTFE/POB，heating；(d) PTFE/POB，cooling
图 4 不同剂量辐照后PTFE、PTFE/POB材料的DSC曲线：(a) PTFE，升温过程；(b) PTFE，
降温过程；(c) PTFE/POB，升温过程；(d) PTFE/POB，降温过程
