Page 10 - 《摩擦学学报》2021年第4期
P. 10

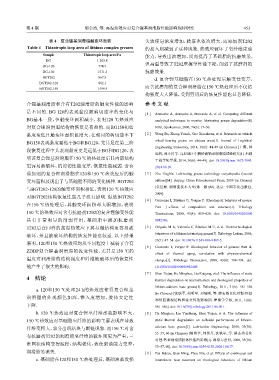

第 4 期 胡金涛, 等: 高温热效应对复合锂基润滑脂性能影响规律研究 453
表 4 复合锂基润滑脂触变环面积 失致使皂浓度增加，膜厚也依次增大，而添加剂T202
Table 4 Thixotropic loop area of lithium complex greases 的加入则减弱了这种现象. 热效应破坏了皂纤维束油
Sample Thixotropic loop area/Pa 能力，导致出油增加，反而提高了基础脂的抗磨效果，
BG 1 205.8
但高温导致了T202摩擦学性能下降，削弱了抗磨剂的
BG-120 774.9
BG-150 1 531.5 抗磨效果.
BGT202 867.8
d. 复合锂基础脂在150 ℃热处理后触变性变差，
BGT202-120 862.1
而含抗磨剂的复合锂润滑脂在150 ℃热处理后不仅结
BGT202-150 1 599.5
构强度大大降低，受到剪切后的恢复性能也显著降低.
合锂基润滑脂和含有T202润滑脂的触变性能的影响 参 考 文 献
是不同的. BG 120的表观黏度随剪切速率的变化与
[ 1 ] Aranzabe A, Aranzabe E, Marcaide A, et al. Comparing different
BG基本一致，但触变环面积减小，表明120 ℃热效应 analytical techniques to monitor lubricating grease degradation[J].
对复合锂润滑脂结构的恢复是有益的. 而BG150初始 NIGL Spokesman, 2006, 70(6): 17–30.
黏度变低且触变环面积也增大，在相同的剪切速率下 [ 2 ] Wang Bo, Zhong Yuanli, Guo Xiaochuan, et al. Research on vehicle
BG150表观黏度要低于BG和BG120，尤其是在第三阶 wheel bearing grease on plateau areas[J]. Journal of Logistical
Engineering University, 2014, 30(6): 44–49 (in Chinese) [王博, 钟
段恢复过程中其表观黏度更是远低于BG和BG120，表
远利, 郭小川等. 高原地区车辆轮毂轴承润滑脂试验研究[J]. 后勤
明该复合锂基润滑脂在150 ℃的热处理后其内部结构
工程学院学报, 2014, 30(6): 44–49]. doi: 10.3969/j.issn.1672-7843.
更容易被破坏，抗剪切性能变差，恢复性能减弱. 含有 2014.06.10.
添加剂的复合锂润滑脂在120和150 ℃热效应后的触 [ 3 ] Zhu Tingbin. Lubricating grease technology encyclopedia (second
变环面积展现出了与基础脂不同的变化规律. BGT202 edition)[M]. Beijing: China Petrochemical Press, 2009 (in Chinese)
与BGT202-120的触变环面积相近，表明120 ℃热效应 [朱廷彬. 润滑脂技术大全(第二版)[M]. 北京: 中国石化出版社,
2009].
对BGT202结构恢复性能几乎没有影响. 但是BGT202
[ 4 ] Couronne I, Blettner G, Vergne P. Rheological behavior of grease:
在150 ℃热处理后，其触变环面积却大幅增加，表明
Part Ⅰ-effects of composition and structure[J]. Tribology
150 ℃的热效应对含有抗磨剂T202的复合锂触变性能 Transactions, 2000, 43(4): 619–626. doi: 10.1080/1040200000
具有非常明显的削弱作用，基础脂中添加抗磨剂 8982386.
T202后在同样的高温热效应下其显微结构更容易被 [ 5 ] Delgado M A, Valencia C, Sánchez M C, et al. Thermorheological
破坏，并且被破坏结构的恢复性能也较差. 以上结果 behaviour of a lithium lubricating grease[J]. Tribology Letters, 2006,
23(1): 47–54. doi: 10.1007/s11249-006-9109-5.
表明，120和150 ℃热效应均从不同程度上减弱了含有
[ 6 ] Couronne I, Vergne P. Rheological behavior of greases: Part II-
ZDDP复合锂基润滑脂的流变性能，尤其是150 ℃的
effect of thermal aging, correlation with physico-chemical
温度对润滑脂的结构强度和纤维被破坏后的恢复性 changes[J]. Tribology Transaction, 2000, 43(4): 788–794. doi:
能产生了很大的影响. 10.1080/10402000008982409.
[ 7 ] Shen Tiejun, Hu Minghua, Liu Ruigang, et al. The influence of static
4 结论
thermal degradation on microstructure and rheological properties of
lithium-calcium base grease[J]. Tribology, 2011, 31(6): 581–586
a. 120和150 ℃处理24 h的热效应使得复合锂基
(in Chinese) [沈铁军, 胡明华, 刘瑞刚, 等. 静态热老化对锂-钙基
润滑脂的外观颜色加深，锥入度增加，胶体安定性
润滑脂微观结构和流变性的影响[J]. 摩擦学学报, 2011, 31(6):
下降. 581–586]. doi: 10.16078/j.tribology.2011.06.001.
b. 120 ℃热效应对复合锂皂纤维形貌影响不大， [ 8 ] Hu Minghua, Liu Yansheng, Shen Tiejun, et al. The influence of
150 ℃热效应对基础脂皂纤维的影响主要表现在导致 static thermal degradation on colloidal performance of lithium-
纤维变粗大，部分出现结块与断链现象. 而150 ℃对含 calcium base grease[J]. Lubrication Engineering, 2008, 33(10):
55–57, 60 (in Chinese) [胡明华, 刘艳升, 沈铁军, 等. 静态热老化
有抗磨剂T202的润滑脂皂纤维的破坏则更为严重，三
对锂-钙基润滑脂胶体性能的影响[J]. 润滑与密封, 2008, 33(10):
维网状结构变得疏松，结构老化，致使束油能力变差，
55–57, 60]. doi: 10.3969/j.issn.0254-0150.2008.10.017.
润滑脂易流失. [ 9 ] Pan Jiabao, Qian Ming, Zhou Bin, et al. Effects of continuous and
c. 基础脂在120和150 ℃热处理后，基础油蒸发损 intermittent heat treatment on rheological behaviors of lithium
