Page 49 - 《摩擦学学报》2021年第2期

194 摩 擦 学 学 报 第 41 卷

(a) NiAl Ni 3 Al Ag (b) AgNbO 3 +Ag 2 Nb 4 O 11 AgNb 3 O 8
NbC Al 2 O 3 Nb 2 O 5 Nb 2 O 5
800 ℃
AgNbO 3 +Ag 2 Nb 4 O 11
800 ℃
Intensity/a.u. 600 ℃ Intensity/a.u. 600 ℃
400 ℃
400 ℃
200 ℃ 200 ℃
25 ℃
25 ℃
10 20 30 40 50 60 70 80 90 22 24 26 28 30 32 34 36
2θ/(°) 2θ/(°)

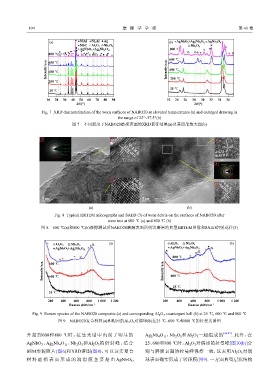

Fig. 7 XRD characterization of the worn surfaces of NABO20 at elevated temperatures (a) and enlarged drawing in
the range of 22°~37.5°(b)
图 7 不同温度下NABO20磨损表面的XRD表征结果(a)及其局部放大图(b)

3 1 1

d=2.11 Å
d=2.38 Å
NiAl(111)
Ag (111)
3

2 (220) 2 Ag(111)

d=2.78 Å
d=2.46 Å
AgNbO 3
5 nm 5 nm
(a) (b)

Fig. 8 Typical HRTEM micrographs and SAED (3) of wear debris on the surfaces of NABO20 after
wear test at 600 ℃ (a) and 800 ℃ (b)
图 8 600 ℃(a)和800 ℃(b)摩擦测试后NABO20磨痕表面所残留磨屑的典型HRTEM图像和SAED衍射花样(3)

(a) (b)
Al 2 O 3 Nb 2 O 5 Al 2 O 3 Nb 2 O 5
AgNbO 3 +Ag 2 Nb 4 O 11
AgNbO 3 +Ag 2 Nb 4 O 11
800 ℃
Intensity/a.u. 600 ℃ Intensity/a.u. 600 ℃
800 ℃

25 ℃
25 ℃

200 400 600 800 1 000 1 200 200 400 600 800 1 000 1 200
Raman shift/cm −1 Raman shift/cm −1

Fig. 9 Raman spectra of the NABO20 composite (a) and corresponding Al 2 O 3 counterpart ball (b) at 25 ℃, 600 ℃ and 800 ℃
图 9 NABO20复合材料(a)和相应的Al 2 O 3 对偶球(b)在25 ℃、600 ℃和800 ℃的拉曼光谱图

升高到600和800 ℃时，拉曼光谱中出现了明显的 Ag Nb O 、Nb O 和Al O 一起组成的 [36-37] . 此外，在
4
11
3
2
5
2
2
AgNbO 、Ag Nb O 、Nb O 和Al O 的衍射峰，结合 25、600和800 ℃时，Al O 对偶球的拉曼峰[图10(b)]分
3
2
4
11
3
2
2
3
2
5
SEM形貌照片(图6)和XRD谱图(图8)，可以证实复合 别与磨损表面的拉曼峰保持一致，这表明Al O 对偶
2
3
材 料 磨 损 表 面 形 成 的 润 滑 膜 主 要 是 由 AgNbO 、 球表面确实形成了转移膜(图9). 一方面典型层状结构
3
