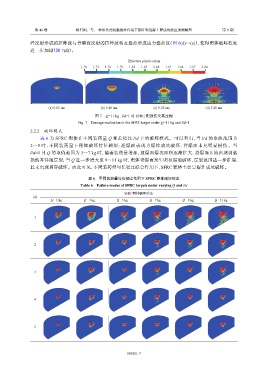

Page 176 - 《爆炸与冲击》2026年第9期

第 46 卷 杨石刚，等： 柱形装药接触爆炸作用下钢纤维混凝土靶成坑效应预测模型 第 9 期

经反射形成的拉伸波与背爆面反射的拉伸波相互叠加形成应力叠加区（图 6(d)～(e)），使得靶体破坏程度
进一步加剧（图 7(d)）。

Effective plastic strain

1.70 1.73 1.76 1.79 1.82 1.85 1.88 1.91 1.94 1.97 2.00

(a) 0.05 ms (b) 0.10 ms (c) 0.45 ms (d) 3.00 ms

图 7 Q=11 kg、l/d=1 时 SFRC 靶损伤发展过程
Fig. 7 Damage evaluation in the SFRC target under Q=11 kg and l/d=1
2.2.2 破坏模式
表 6 为 SFRC 靶体在不同装药量 Q 和长径比 l/d 下的破坏模式。可以看出，当 l/d 的取值范围为
2～5 时，不同装药量下靶体破坏特征相似：迎爆面表现为爆炸成坑破坏，背爆面未见明显损伤。当
l/d=1 且 Q 的取值范围为 3～7 kg 时，随着装药量增加，迎爆面爆坑面积逐渐扩大，背爆面开始出现剥落
损伤并伴随层裂；当 Q 进一步增大至 9～11 kg 时，靶体背爆面发生明显震塌破坏，层裂范围进一步扩展，
且未出现贯穿破坏。由此可见，不同装药量与长径比联合作用下，SFRC 靶体主要呈爆炸成坑破坏。

表 6 不同装药量与长径比作用下 SFRC 靶体破坏形态
Table 6 Failure modes of SFRC targets under varying Q and l/d
SFRC靶体破坏形态
l/d
Q =1 kg Q =3 kg Q =5 kg Q =7 kg Q =9 kg Q =11 kg

1

2

3

4

5

095201-7
