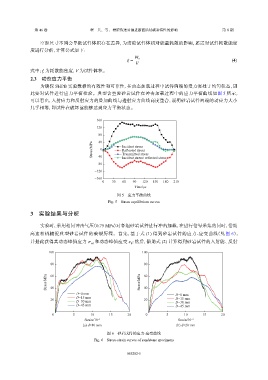

                   空腔尺寸不同会导致试件体积存在差异,为消除试件体积对能量耗散的影响,还需对试件耗散能密
               度进行分析,计算公式如下:

                                                             W s
                                                          ξ =                                           (4)
                                                             V
               式中:ξ 为耗散能密度,V        为试件体积。
                2.3    动态应力平衡
                   为确保    SHPB  实验数据的有效性和可靠性,在动态加载过程中试件两端的受力需处于均匀状态,因
               此要对试件进行应力平衡检验。典型含空腔砂岩试件在冲击加载过程中的应力平衡曲线如图                                             5  所示,
               可以看出,入射应力和反射应力的叠加曲线与透射应力曲线高度重合,说明砂岩试件两端的动应力大小
               几乎相等,即试件在破坏前能够达到应力平衡状态。

                                            160

                                            120

                                             80
                                             40
                                          Stress/MPa  −40 0   Incident stress
                                                        Reflected stress
                                                        Transmitted stress

                                            −80         Incident stress+reflected stress
                                           −120
                                           −160
                                              0    30  60   90  120  150  180  210
                                                             Time/μs

                                                     图 5    应力平衡曲线
                                                 Fig. 5    Stress equilibrium curves
                3    实验结果与分析


                   实验时,采用相同冲击气压(0.75 MPa)对各组砂岩试件进行冲击加载,在进行信号采集的同时,借助
               高速相机捕捉典型砂岩试件的破裂历程。首先,基于式                           (1) 得到砂岩试件的应力-应变曲线(见图                 6),
               并据此获得其动态峰值应力             σ 和动态峰值应变         ε ;然后,借助式      (2) 计算得到砂岩试件的入射能、反射
                                          d
                                         c                 d
                       100                                      100

                       80                                        80


                      Stress/MPa  60                           Stress/MPa  60

                                                                 40
                       40
                                   D=0 mm                                      D=0 mm
                       20          D=15 mm                       20            D=15 mm
                                   D=30 mm
                                                                               D=30 mm
                                   D=45 mm                                     D=45 mm
                        0        5       10      15       20      0        5       10      15      20
                                       Strain/10 −3                             Strain/10 −3
                                      (a) d=10 mm                              (b) d=20 mm

                                                 图 6    砂岩试件的应力-应变曲线
                                           Fig. 6    Stress-strain curves of sandstone specimens
