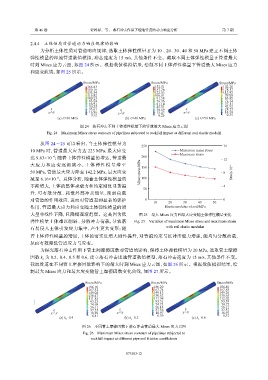

第 46 卷               费鸿禄,等: 落石冲击作用下埋地管道的动力响应分析                                  第 7 期

                2.4.4    土体性质对管道动力响应规律的影响
                   为分析土体性质对管道响应规律,选取土体弹性模量                        E  为  10 、20、30、40  和  50 MPa 建立不同土体
               弹性模量的埋地管道数值模拟,冲击速度为                    15 m/s,其他条件不变。截取不同土体弹性模量下管道最大
               时刻  Mises 应力云图,如图       24  所示。根据数值模拟结果,绘制不同土体弹性模量下管道最大                           Mises 应力
               和应变曲线,如图       25  所示。

                                      Stress/MPa                    Stress/MPa                    Stress/MPa

                                        166.83                        152.51                        142.26
                                        150.16                        137.26                        128.17
                                        133.54                        122.03                        113.95
                                        116.82                        106.81                         99.68
                                        100.23                         91.58                         85.49
                                         83.54                         76.36                         71.32
                                         66.91                         81.14                         57.11
                                                                                                     28.73
                        z                50.25        z                45.91        z                42.92
                                                                       30.69
                                         33.61
                      x  y               16.96       x  y              15.47      x  y               14.54
                                                                                                      0.35
                                         0.32
                                                                       0.25
                           (a) E=30 MPa                  (b) E=40 MPa                   (c) E=50 MPa
                                     图 24    落石冲击不同土体弹性模量下的管道最大          Mises 应力云图
                      Fig. 24    Maximum Mises stress contours of pipelines subjected to rockfall impact at different soil elastic modulii

                   从图   24~25  可以看出,当土体弹性模量为                    250                                 16
               10 MPa 时,管道最大应力达         223 MPa,最大应变                             Maximum mises stress
                                                                                 Maximum strain
               达  9.63×10 ;随着土体弹性模量的增达,管道最                      200                                 12
                        −4
               大  应  力  和  应  变  逐  渐  减  小  , 土  体  弹  性  模  量  增  至  150
               50 MPa,管道最大应力降至         142.2 MPa,最大应变          Mises stress/MPa                     8   Strain/10 −4
               减至  6.16×10 。总体分析,随着土体弹性模量的                      100
                          −4
               不断增大,土体的整体承载力和约束刚度显著提                                                                4
                                                                 50
               升,可有效分散、耗散外部冲击能量,削弱荷载
               对管道的作用效应,进而对管道起到显著的保护                             0   10     20    30     40    50   0
               作用,管道最大应力和应变随土体弹性模量的增                                      Elastic modulus of soil/MPa
               大呈非线性下降,且降幅逐渐趋缓。这是因为低                           图 25    最大  Mises 应力和最大应变随土体弹性模量变化
               弹性模量土体难以削弱、分散冲击荷载,导致落                         Fig. 25    Variation of maximum Mises stress and maximum strain
               石易侵入土体引发应力集中,产生更大变形;随                                       with soil elastic modulus
               着土体弹性模量的增加,土体的密实度增大刚性提升,对管道约束与抗冲击能力增强,能均匀分散荷载,
               从而有效降低管道应力与应变。
                   为探究落石冲击作用下管土间摩擦因数对管道的影响,保持土体弹性模量为                                   20 MPa,选取管土摩擦
               因数  k 为 c  0.2、0.4、0.5  和  0.6,建立落石冲击埋地管道数值模型,落石冲击速度为                  15 m/s,其他条件不变。
               截取管道在不同管土摩擦因数影响下的最大时刻                       Mises 应力云图,如图      26  所示。根据数值模拟结果,绘
               制最大   Mises 应力和最大应变随管土摩擦因数变化曲线,如图                     27  所示。


                                       Stress/MPa                   Stress/MPa                   Stress/MPa

                                        186.10                       186.20                       186.40
                                        167.52                       167.74                       167.83
                                        149.02                       149.13                       149.26
                                        130.47                       130.52                       130.65
                                        111.85                       111.96                       112.02
                                         93.25                        93.31                        93.38
                                         74.68                        74.73                        74.77
                                                                                                   56.17
                                                                      56.14
                                         56.11
                         z               37.55        z               37.56        z               37.57
                        x  y             18.89       x  y             18.97       x  y             18.97
                           (a) k c =0.4   0.41          (b) k c =0.5   0.39           (c) k c =0.6  0.37
                                     图 26    不同管土摩擦因数下落石冲击管道最大          Mises 应力云图
                                      Fig. 26    Maximum Mises stress contours of pipelines subjected to
                                         rockfall impact at different pipe-soil friction coefficients
