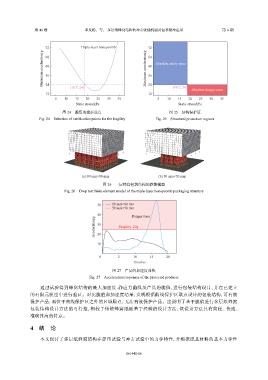

第 46 卷 邓发杨，等： 多层纸蜂窝结构的冲击吸能机制及包装缓冲应用 第 6 期

72 Triple-layer honeycomb 72
Maximum acceleration/g 48 Maximum acceleration/g 48 Absolute safety zone
60
60

36
36
24
(18.7, 24) . 24 (18.7, 24)
Absolute danger zone
12 12
5 10 15 20 25 30 35 5 10 15 20 25 30 35
Static stress/kPa Static stress/kPa
图 24 脆值的验证选点 图 25 结构保护区
Fig. 24 Selection of verification points for the fragility Fig. 25 Structural protection regions

(a) 80 mm×80 mm (b) 50 mm×50 mm
图 26 三层蜂窝包装结构的跌落模型
Fig. 26 Drop test finite element model of the triple-layer honeycomb packaging structure

50 80 mm×80 mm
50 mm×50 mm
40 Danger zone
Acceleration/g 30 Fragility: 24g

20

10

0 5 10 15 20
Time/ms
图 27 产品的加速度曲线
Fig. 27 Acceleration responses of the protected products

通过试验得到蜂窝结构的最大加速度-静应力曲线及产品的脆值，进行包装结构设计，并在已建立
的有限元模型中进行验证。对比脆值和加速度结果，发现根据曲线保护区取点设计的包装结构，可有效
保护产品，而位于曲线保护区之外的区域取点，无法有效保护产品。这说明了基于脆值进行多层纸蜂窝
包装结构设计方法的可行性，相较于传统蜂窝纸板基于经验的设计方法，该设计方法具有简便、快速、
准确性高的特点。

4 结 论

本文探讨了多层纸蜂窝结构在静压试验与冲击试验中的力学特性，并根据纸基材料的基本力学性
