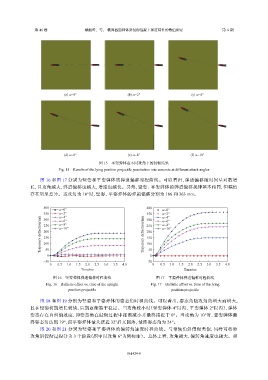

Page 139 - 《爆炸与冲击》2026年第6期
P. 139
第 46 卷 戴湘晖，等： 椭圆截面弹体斜侵彻混凝土弹道特性的数值研究 第 6 期
(a) α=0° (b) α=2° (c) α=4°
(d) α=6° (e) α=8° (f) α=10°
图 15 平姿弹体在不同攻角下的侵彻结果
Fig. 15 Results of the lying position projectile penetration into concrete at different attack angles
图 16 和图 17 分别为竖姿和平姿弹体的弹道偏移时程曲线。可以看出，弹道偏移随时间呈对数增
长，且攻角越大，弹道偏移也越大，增速也越快。另外，竖姿、平姿弹体的弹道偏移规律基本相同，但幅值
存在明显差异。当攻角为 10°时，竖姿、平姿弹体的弹道偏移分别为 186 和 363 mm。
400 α=0° 400 α=0°
350 α=2° 350 α=2°
α=4°
α=4°
Trajectory deflection/mm 250 α=8° Trajectory deflection/mm 250 α=8°
300
300
α=6°
α=6°
α=10°
α=10°
200
200
150
150
100
100
50
0 50 0
−50 −50
0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0
Time/ms Time/ms
图 16 竖姿弹体弹道偏移时程曲线 图 17 平姿弹体弹道偏移时程曲线
Fig. 16 Ballistic offset vs. time of the upright Fig. 17 Ballistic offset vs. time of the lying
position projectile position projectile
图 18 和图 19 分别为竖姿和平姿弹体的姿态角时程曲线。可以看出，姿态角随攻角的增大而增大，
且在侵彻初期增长较快，后期逐渐趋于稳定。当攻角较小时（竖姿弹体 4°以内、平姿弹体 2°以内），弹体
姿态存在自纠偏效应，即姿态角在侵彻过程中逐渐减小并最终接近于 0°。当攻角为 10°时，竖姿弹体最
终姿态角达到 19°，而平姿弹体最大接近 32°后又回落，最终姿态角为 24°。
图 20 和图 21 分别为竖姿和平姿弹体的偏转角速度时程曲线。与带倾角斜侵彻类似，同样可将带
攻角斜侵彻过程分为 3 个阶段（图中以攻角 6°为例标注）。总体上看，攻角越大，偏转角速度也越大。相
061424-8
