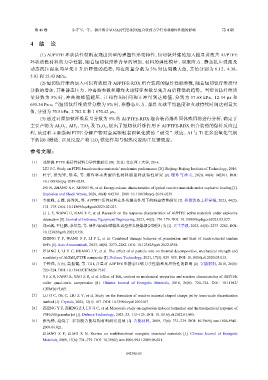

Page 71 - 《爆炸与冲击》2026年第4期

第 46 卷 朱守军，等： 钛纤维含量对Al/PTFE-RDX组合装药力学行为和爆炸性能的影响 第 4 期

4 结 论

(1) Al/PTFE 环状活性材料表现出典型的弹塑性形变特性，短切钛纤维的加入能显著改善 Al/PTFE
环状活性材料的力学性能，随着短切钛纤维含量的增加，材料的弹性模量、屈服应力、静态抗压强度及
动态抗压强度均呈先上升后降低的趋势，均在质量分数为 3% 时达到最大值，其值分别为 6.12、4.38、

5.01 和 15.43 MPa。
(2) 短切钛纤维的加入可以有效提升 Al/PTFE-RDX 组合装药的爆炸性能参数，随着短切钛纤维质量
分数的增加，其准静态压力、冲击波参数和爆炸火球特征参数呈先升高后降低的趋势。当短切钛纤维质
量分数为 3% 时，冲击波峰值超压、正相作用时间和正冲量到达峰值，分别为 37.68 kPa、12.34 μs 和
695.34 Pa·s；当短切钛纤维质量分数为 5% 时，准静态压力、爆炸火球平均温度和火球持续时间达到最大
值，分别为 70.5 kPa、2 782 K 和 1 670.42 μs。
(3) 通过对添加钛纤维质量分数为 5% 的 Al/PTFE-RDX 组合装药爆炸固体残留物进行分析，确定了
主要产物为 Al O 、AlF 、TiO 及 2 Ti O ，提出了短切钛纤维作用下 Al/PTFE-RDX 组合装药的爆炸反应过
2
3
3
5
3
程，该过程主要强调 PTFE 分解产物对金属颗粒表面氧化膜的“破壳”效应、Al 与 Ti 在多重氧化气氛
下的协同燃烧、以及反应产物 TiO 催化作用与铝热反应的正反馈效应。
2
参考文献：
[1] 刘鉴铖. PTFE 基活性材料力学性能研究 [D]. 北京: 北京理工大学, 2016.
LIU J C. Study on PTFE-based reactive materials’ mechanics performance [D]. Beijing: Beijing Institute of Technology, 2016.
[2] 杜宁, 张先锋, 熊玮, 等. 爆炸驱动典型活性材料能量释放特性研究 [J]. 爆炸与冲击, 2020, 40(4): 042301. DOI:
10.11883/bzycj-2019-0239.
DU N, ZHANG X F, XIONG W, et al. Energy-release characteristics of typical reactive materials under explosive loading [J].
Explosion and Shock Waves, 2020, 40(4): 042301. DOI: 10.11883/bzycj-2019-0239.
[3] 李凌峰, 王辉, 韩秀凤, 等. Al/PTFE 活性材料在炸药爆轰作用下的响应特性研究 [J]. 兵器装备工程学报, 2023, 44(2):
174–179. DOI: 10.11809/bqzbgcxb2023.02.027.
LI L F, WANG H, HAN X F, et al. Research on the response characteristics of Al/PTFE active materials under explosive
detonation [J]. Journal of Ordnance Equipment Engineering, 2023, 44(2): 174–179. DOI: 10.11809/bqzbgcxb2023.02.027.
[4] 郑元枫, 王仕鹏, 李培亮, 等. 活性/金属串联爆炸成型弹丸侵爆耦合毁伤行为 [J]. 兵工学报, 2023, 44(8): 2273–2282. DOI:
10.12382/bgxb.2022.0356.
ZHENG Y F, WANG S P, LI P L, et al. Combined damage behavior of penetration and blast of reactive/metal tandem
EFPs [J]. Acta Armamentarii, 2023, 44(8): 2273–2282. DOI: 10.12382/bgxb.2022.0356.
[5] ZHANG J, LI Y C, HUANG J Y, et al. The effect of al particle size on thermal decomposition, mechanical strength and
sensitivity of Al/ZrH 2 /PTFE composite [J]. Defence Technology, 2021, 17(3): 829–835. DOI: 10.1016/j.dt.2020.05.013.
[6] 于钟深, 方向, 高振儒, 等. TiH 2 含量对 Al/PTFE 准静态压缩力学性能和反应特性的影响 [J]. 含能材料, 2018, 26(8):
720–724. DOI: 10.11943/CJEM2017387.
YU Z S, FANG X, GAO Z R, et al. Effect of TiH 2 content on mechanical properties and reaction characteristics of Al/PTFE
under quasi-static compression [J]. Chinese Journal of Energetic Materials, 2018, 26(8): 720–724. DOI: 10.11943/
CJEM2017387.
[7] LU G C, GE C, LIU Z Y, et al. Study on the formation of reactive material shaped charge jet by trans-scale discretization
method [J]. Crystals, 2022, 12(1): 107. DOI: 10.3390/cryst12010107.
[8] ZHENG Y F, ZHENG Z J, LU G C, et al. Mesoscale study on explosion-induced formation and thermochemical response of
PTFE/Al granular jet [J]. Defence Technology, 2023, 23: 112–125. DOI: 10.1016/j.dt.2022.01.005.
[9] 张先锋, 赵晓宁. 多功能含能结构材料研究进展 [J]. 含能材料, 2009, 17(6): 731–739. DOI: 10.3969/j.issn.1006-9941.
2009.06.021.
ZHANG X F, ZHAO X N. Review on multifunctional energetic structural materials [J]. Chinese Journal of Energetic
Materials, 2009, 17(6): 731–739. DOI: 10.3969/j.issn.1006-9941.2009.06.021.

042301-15
