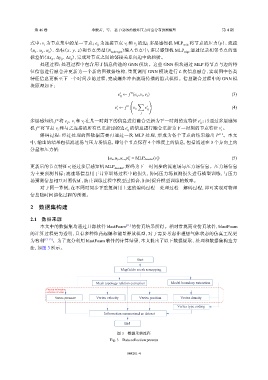

第 46 卷                李般若,等: 基于GNN的爆炸压力时空分布预测模型                                 第 4 期

               式中:v 为节点集中的某一节点;e 为连接节点                  v 和 i  v 的边;多层感知机     MLP nod e  将节点的压力(p)、流速
                                             j
                     i
                                                             j
                                            i
               (u 、u 、u )、坐标(x、y、z)和节点类型(N             )编入节点中;多层感知机            MLP   e  通过记录相邻节点的坐
                 x  y  z                          nodeType                         edg
               标差值(Δx 、Δy 、Δz ),完成对节点之间的邻接关系向边中的映射。
                        ij  ij  ij
                   处理过程:处理过程中包含用于信息传递的                    GNN  模块。这些      GNN  模块通过    MLP  将节点与边的特
               征信息进行融合并更新为一个新的图数据结构,重复调用                           GNN  模块进行     L  次信息融合,实现图中各类
               特征信息更新至下一个时间步的过程,完成爆炸冲击流场传播的隐式模拟。信息融合过程中的                                            GNN  模
               块原理如下:

                                                           E
                                                      ′
                                                     e ← f (e ij ,v i ,v j )                            (3)
                                                      ij
                                                           (       )
                                                              ∑
                                                     ′
                                                    v ← f  V  v i ,  e ′                                (4)
                                                     i            ij
                                                                j
                         f  E  将  e 、v 和 i  j                                            e ′   ;再通过多层感知
               多层感知机           ij    v 在某一时刻下的信息进行融合更新为下一时刻的边特征                           ij
                 f  V   将节点  i                           e ′                                      v ′  。
               机          v 和与之连接的所有已更新过的边                ij   的信息进行融合更新为下一时刻的节点特征                 i
                   解码过程:经过处理的图数据需要再通过一次                      MLP  处理,形成为各个节点的结果输出                P 。本文
                                                                                                  t+1
               中,输出的结果包括流速场与压力场信息,即每个节点保存                          4  个维度上的信息,包括流速在            3  个方向上的
               分量和压力值:
                                                                       ′
                                                          ′
                                                 [u x ,u y ,u z , p] = MLP decoder (v )                 (5)
                                                          i            i
                               v ′  经过多层感知机     MLP     ,解码为下一时间步的流速场与压力场信息。压力场信息
               更新后的节点特征                             decoder
                                i
               为主要预测目标;流速场信息用于计算训练过程中的损失,协同压力场预测损失进行模型训练,与压力
               场预测信息相互对照佐证,防止训练过程中模型过拟合,同时提升模型训练的效率。
                   对于同一算例,在不同时间步下重复调用上述的编码过程—处理过程—解码过程,即可实现对物理
               信息随时间演化过程的预测。
                2    数据集构建


                2.1    数据来源
                   本文中的数据集均通过开源软件               blastFoam [11]  的仿真结果所得。相对常规商业仿真软件,blastFoam
               的计算过程更为透明,且有多种炸药起爆和能量释放模型,对于需要考虑非理想气体状态的仿真工况更
               为有利   [12-13] 。为了充分利用   blastFoam  软件的计算结果,本文提出了以下数据提取、处理和数据集构造方
               法,如图   3  所示。


                                                              Start
                                                       Mapfields: mesh remapping


                                            Mesh topology relation extraction  Model boundary extraction
                      Physical information
                      extraction of vertex
                         Vertex pressure    Vertex velocity    Vertex position   Vertex density
                                                                                Vertex type coding
                                               Information summarized as dataset

                                                        End

                                                     图 3    数据采集流程
                                                  Fig. 3    Data collection process


                                                         044201-4
