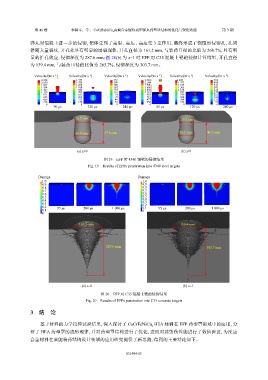

Page 68 - 《爆炸与冲击》2026年第3期

第 46 卷 李镕辛，等： CoCrFeNiCu x 高熵合金爆炸成型弹丸药型罩结构的优化与毁伤效能 第 3 期

弹丸对混凝土进一步的侵彻，靶体受到了高温、高压、高应变 3 重作用，最终形成了倒锥形侵彻孔，孔周
伴随大量裂纹，开孔处具有明显的层裂现象，开孔直径为 161.2 mm，与装药口径的比值为 268.7%，具有明
显的扩孔效应，侵彻深度为 287.6 mm；图 20(b) 为 x=1 时 EFP 对 C35 混凝土靶的侵彻计算结果，开孔直径
为 159.4 mm，与装药口径的比值为 265.7%，侵彻深度为 303.7 mm。

Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s )
−1
−1
−1
−1

−1
−1
2 278 1 577 232 2 383 1 947 553
2 050 1 420 208 2 144 1 752 498
1 822 1 262 185 1 906 1 557 442
1 594 1 104 162 1 668 1 363 387
1 367 946 139 1 430 1 168 332
1 139 789 116 1 191 973 277
911 631 93 953 779 221
683 473 70 715 584 166
456 315 46 477 389 111
228 158 23 238 195 55
0 0 0 0 0 0
90 μs 120 μs 240 μs 85 μs 120 μs 240 μs
26.5 mm 25.2 mm
29.6 mm 37.8 mm 28.1 mm 41.5 mm
(a) x=0 (b) x=1
图 19 EFP 对 4340 钢靶的侵彻结果
Fig. 19 Results of EFPs penetration into 4340 steel targets
Damage Damage

1.0 1.0
0.9 0.9
0.8 0.8
0.7 0.7
0.6 0.6
0.5 0.5
0.4 0.4
0.3
0.3 0.2
0.2 95 μs 200 μs 1 000 μs 0.1 95 μs 200 μs 1 000 μs
0.1 0
0
161.2 mm 159.4 mm

287.6 mm 303.7 mm

(a) x=0 (b) x=1

图 20 EFP 对 C35 混凝土靶的侵彻结果
Fig. 20 Results of EFPs penetration into C35 concrete targets

3 结 论

基于材料的力学拉伸试验结果，深入探讨了 CoCrFeNiCu HEA 材料在 EFP 药型罩领域中的应用，分
x
析了 HEA 药型罩的成形规律，并对药型罩结构进行了优化，进而对其毁伤性能进行了数值验证，为反应
合金材料在聚能装药结构设计领域的应用研究提供了新思路，得到的主要结论如下。

031404-15
