Page 65 - 《爆炸与冲击》2026年第3期

第 46 卷 李镕辛，等： CoCrFeNiCu x 高熵合金爆炸成型弹丸药型罩结构的优化与毁伤效能 第 3 期

0 μs 25 μs 50 μs 200 μs

−1
−1
y Velocity/(m·s ) Velocity/(m·s )
0 3 380 Velocity/(m·s −1 ) Velocity/(m·s −1 )
0 3 088 2 779 2 752
0 2 796 2 603 2 579
2 426
2 405
0 2 505 2 250 2 232
0 2 213 2 073 2 059
1 897
1 885
δ=0.2 0 1 921 1 720 1 712
1 544
1 538
0 1 630 1 368 1 365
0 1 338 1 191 1 191
1 015
0 1 046 1 018
0 755
0 463 10.0 mm
−1
Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s )
−1
−1
−1
0 3 114 2 282 2 266
0 2 933 2 169 2 265
0 2 751 2 057 2 264 39.0 mm
0 2 570 1 944 2 263
0 2 388 1 831 2 262
δ=0.3 0 2 207 1 719 2 261
0 2 025 1 606 2 260
0 1 844 1 493 2 259
0 1 662 1 380 2 258 19.5 mm
0 1 480 1 268 2 257
0 1 299 1 155 2 256
Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s )
−1
−1
−1
−1
0 3 032 2 245 2 229
0 2 822 2 122 2 228
0 2 612 2 000 2 227 36.0 mm
0 2 403 1 878 2 227
0 2 193 1 756 2 226
δ=0.4 0 1 983 1 634 2 225
0 1 773 1 511 2 225
0 1 563 1 389 2 224
0 1 354 1 267 2 223 18.0 mm
0 1 144 1 145 2 222
0 934 1 023 2 222
Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s ) Velocity/(m·s )
−1
−1
−1
−1
0 2 960 2 205 2 173
0 2 762 2 088 2 173
0 2 564 1 972 2 172 35.0 mm
0 2 366 1 855 2 171
δ=0.5 0 0 2 167 1 739 2 171
2 170
1 623
1 969
0 1 771 1 506 2 169
0 1 573 1 390 2 168
0 1 375 1 273 2 168 17.5 mm
0 1 177 1 157 2 167
0 979 1 040 2 166
x
10.0 mm

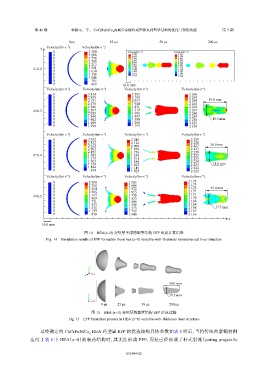

图 14 HEA(x=0) 变壁厚半球药型罩结构 EFP 形成计算结果
Fig. 14 Simulation results of EFP formation from hea (x=0) variable-wall-thickness hemispherical liner structure

y
z x
39.0 mm
y 19.5 mm
x
0 μs 25 μs 50 μs 200 μs
图 15 HEA (x=0) 变壁厚药型罩结构 EFP 形成过程
Fig. 15 EFP formation process in HEA (x=0) variable-wall-thickness liner structure
最终确定的 CoCrFeNiCu HEA 药型罩 EFP 的优选结构具体参数如表 8 所示，当将传统的紫铜材料
x
应用于表 8 中 HEA（x=0）的装药结构时，其无法形成 EFP，而是已经形成了杆式射流（jetting projectile
031404-12
