Page 21 - 《爆炸与冲击》2026年第3期
P. 21

第 46 卷     陈嘉琳,等: 重复冲击载荷下Al 0.3 CoCrFeNi高熵合金的动态响应机制与累积损伤效应                      第 3 期

               径与上开坑直径关系为           d =d +2h cot θ(式  (7)),从而影响二次冲击的作用区域,影响关系为                 L=d /2+  d 2 ′  /2;
                                        1
                                                                                                   2
                                     2
               除此之外,首次冲击会改变            HEA  板的相结构及位错线长度,而这些变化后的微观结构特征将直接影响
               二次冲击时     HEA  靶板的塑性变形行为。首次冲击导致                  HEA  板的位错线长度变化为           l =3 162.8v −1 239.9
                                                                                                   i1
                                                                                          f
               (式  (6),式中  l 的单位为   nm,v 的单位为      km/s),在二次冲击过程中,HEA          板的位错线长度随着与中心距
                                         1
                           f
                                         i
               离的增加而增长;刚性球首次冲击速度的增加会导致                         HEA  板内应力分布改变,从而影响其受二次冲击
               时的抗冲击能力,HEA         板内最大应力与刚性球冲击速度的关系为                                     v 2   +29.02(式  (9),式
                                                                        σ =−14.48v +114.04
                                                                          1       i1       i1
               中  σ 的单位为    GPa,v 的单位为     km/s),塑性区域边界应力与刚性球冲击速度的关系为                     σ =2.81v −0.42  v 2 i1  +
                  1
                                  1
                                 i
                                                                                                 i1
                                                                                            2
               9.44(式  (10),式中  σ 的单位为    GPa,v 的单位为      km/s),应力分布的变化直接影响弹道极限,导致在二次
                                                1
                                2
                                               i
               冲击时材料的抗冲击能力降低,在距冲击中心                    10 nm  处的弹道极限为      v bl = −0.008 6e v i1 /0.769 +1.383 6 (式  (14),
               式中  v 的单位为     km/s,v 的单位为      km/s)。结合刚性球首次冲击对             HEA  板的影响区域和应力分布,在
                     l
                                     1
                                    i
                    b
               已知首次冲击速度         v 和二次冲击速度        v 的情况下,可以确定二次冲击受首次冲击影响的最小区域范围
                                 1
                                                  1
                                i                 i
                        v 2  v 2   )+3.29(v +v )+2h cot θ+5.34(式  (12),式中  L  n  的单位为  nm,v 的单位为  km/s,v 的单位
                                                                                                   2
                                                                                   1
                min
               L =−0.45(   i1   +   i2  i1  i2                     mi              i               i
               为  km/s,h  的单位为  nm,θ 的单位为     (°))。

                        First impact     Geometric feature  Deformation mechanism    Stress distribution
                                        r=3.29v i1 −0.45v i1 +2.67               σ 1 =−14.48v i1 +114.04v i1 +29.02
                                                                                               2
                                                  2
                                                             l f =3 162.8v i1 −1 239.9
                                                                                              2
                                          d 2 =d 1 +2h cotθ                        σ 2 =2.81v i1 −0.42v i1 +9.44
                                          Affected areas      Dislocation change      Ballistic limit
                       Second impact
                                           L=d 2 /2+d 2 ' /2      l∝L             v b =−0.008 6 e v 1/0.769 +1.383 6
                                           2
                                         2
                                 L min =−0.45(v i1 +v i2 )+3.29(v i1 +v i2 )+2h cot θ+5.34  v bl =−0.008 6e v i1/0.769 +1.383 6 (S=10 nm)

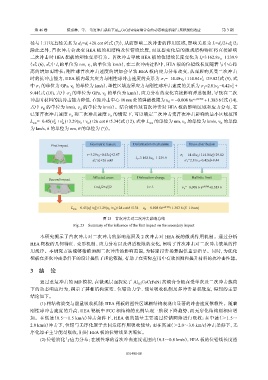

                                               图 23    首次冲击对二次冲击影响总结
                                  Fig. 23    Summary of the influence of the first impact on the secondary impact
                   本研究揭示了首次冲击对二次冲击的影响范围及                        2  次冲击对   HEA  板的微观作用机制。通过分析
               HEA  靶板的几何特征、变形机制、应力分布以及弹道极限的变化,阐明了首次冲击对二次冲击效果的作
               用规律。本研究方法能够精确预测二次冲击的影响范围,为特定打击场景提供重要指导。同时,为优化
               靶板在多次冲击条件下的设计提供了理论依据,有助于在实际应用中有效预测和提升材料的抗冲击性能。
                3    结 论

                   通过重复冲击的        MD  模拟,在微观层面探究了           Al CoCrFeNi 高熵合金板在受单次及二次冲击载荷
                                                              0.3
               下的动态响应行为,揭示了其相结构演变、位错动力学、能量吸收机制及多冲击累积效应,得到的主要
               结论如下。

                   (1) 相结构演变与能量吸收机制:HEA             靶板的塑性区域相结构表现出显著的冲击速度依赖性。随着
               刚性球冲击速度的升高,HEA            靶板中    FCC  相结构的比例呈现三阶段下降趋势,而无序化结构则相应增
               加。在低速(0.5~1.5 km/s)冲击条件下,HEA              板的能量主要通过位错网络进行吸收;在中速(>1.5~
               2.0 km/s)冲击下,位错与无序化原子共同发挥作用吸收能量;而在高速(>2.0~3.0 km/s)冲击条件下,无
               序化原子主导能量吸收,同时             HEA  板的位错线显著缩短。

                   (2) 位错演化与应力分布:在刚性球的首次冲击速度范围内(0.5~0.8 km/s),HEA                         板的位错线长度遵


                                                         031401-18
   16   17   18   19   20   21   22   23   24   25   26
