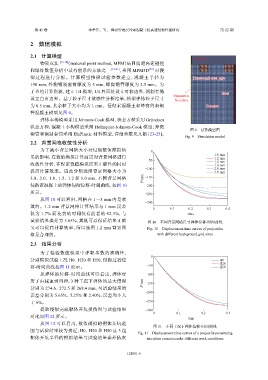

第 45 卷              李孝臣,等: 蜂窝管表层约束混凝土抗高速侵彻性能研究                                 第 12 期

                2    数值模拟


                2.1    计算模型
                                                                                         Bullet
                   物质点法     [15-18] (material point method, MPM)是目前超高速碰撞
               和爆炸数值分析中最有前景的方法之一                  [19-21] ,采用  MPM3D [22]  对侵
               彻  过  程  进  行  分  析  。  计  算  模  型  按  照  试  验  参  数  建  立  , 混  凝  土  半  径  为  Honeycomb steel pipe
                                                                                       Honeycomb steel pipe
               190 mm,外侧钢制套筒厚度为           5 mm,蜂窝钢管厚度为         2.5 mm。为
               了节约计算资源,建立          1/4  模型,1/4  界面处设立对称边界,钢制套筒                                     Steel
                                                                                                   Steel
                                                                              Symmetric
               设立自由边界。基于粒子尺寸敏感性分析结果,模拟弹体粒子尺寸                                   boundary
                                                                                            Concrete
               为  0.5 mm,其余粒子大小均为         1 mm。侵彻素混凝土和蜂窝约束钢                                 Concrete
               管混凝土模型见图        9。
                   弹体本构模型采用         Johnson-Cook 模型,状态方程采用        Grüneisen
               状态方程;混凝土本构模型采用              Holmquist-Johnson-Cook  模型;蜂窝
                                                                                     图 9    计算模型图
               钢管和钢制套筒采用          ElaPlastic 材料模型,详细参数见文献          [23-25]。
                                                                                   Fig. 9    Simulation model
                2.2    背景网格收敛性分析
                   为了减小背景网格大小对侵彻数值模拟结                               0
               果的影响,在数值模拟计算前需对背景网格进行                                                             1.0 mm
                                                                                                 1.2 mm
                                                                  −50                            1.5 mm
               收敛性分析,在保证数值模拟结果正确性的同时                                                             1.8 mm
                                                                 −100                            2.0 mm
               提高计算效率。因此分别选用背景网格大小为                                                              3.0 mm
               3.0、2.0、1.8、1.5、1.2  和  1.0 mm,不同背景网格             P/mm  −150
               侵彻素混凝土的弹体侵彻位移-时间曲线,如图                   10        −200
               所示。                                               −250
                   从图   10  可以看出,网格在      1~3 mm   内是收
                                                                 −300
               敛的。1.2 mm    背景网格计算结果与           1 mm  误差             0      0.1      0.2     0.3     0.4
               仅为  1.7%  而花费的时间仅有前者的            62.3%,与                             t/ms
               试验结果误差为        5.65%,其既可以保证结果正确                     图 10    不同背景网格尺寸弹体位移-时间曲线
               又可以提高计算效率,所以选用               1.2 mm  背景网           Fig. 10    Displacement-time curves of projectiles
               格是合理的。                                                  with different background grid sizes

                2.3    结果分析

                   为  了  检  验  数  值  模  拟  中  弹  靶  参  数  的  准  确  性  ,
                                                                    0
               分别模拟试验工况         H0、H20  和  H50,侵彻过程位                                               H0
                                                                                                   H20
               移-时间曲线如图       11  所示。                             −50                              H50
                   从弹体的位移-时间曲线可以看出,弹体经                            −100
               历了由减速到回弹,3         种工况下弹体的最大侵深                   P/mm  −150
               分别为   274.6、272.5  和  268.4 mm,与试验结果的
                                                                  −200
               误差分别为     5.65%、5.25%  和  2.40%,误差均不大
               于  6%。                                             −250
                   提取侵彻完成靶体开坑损伤图与试验结果                             −300
                                                                     0         0.1        0.2        0.3
               对比如图    12  所示。                                                      t/ms
                   从图   12  可以看出,数值模拟的靶体开坑范
                                                                     图 11    不同工况下弹体位移-时间曲线
               围与试验结果较为接近,H0、H20             和  H50  这  3  组
                                                              Fig. 11    Displacement-time curves of a projectile penetrating
               靶体开坑半径的模拟结果与试验结果误差依次                               into plain concreteunder different work conditions



                                                         121001-6
