Page 50 - 《爆炸与冲击》2025年第5期

第 45 卷 黄晨瑞，等： 高速冲击下混凝土动力学性质和动态温度研究 第 5 期

O A B C O A B C

50 50
1-SF0-PP5 2-SF0-PP5
1-SF5-PP5 2-SF5-PP5
40 1-SF10-PP5 40 2-SF10-PP5
1-SF15-PP5 30 2-SF15-PP5
2-SF20-PP5
1-SF20-PP5
Stress/MPa 20 Stress/MPa 20
30

10 10

0 50 100 150 200 250 300 0 50 100 150 200 250 300
Time/μs Time/μs
(a) Group 1 (b) Group 2

O A B C
50
3-SF0-PP5
3-SF5-PP5
40 3-SF10-PP5
3-SF15-PP5
3-SF20-PP5
Stress/MPa 20
30

10

0 50 100 150 200 250 300
Time/μs
(c) Group 3

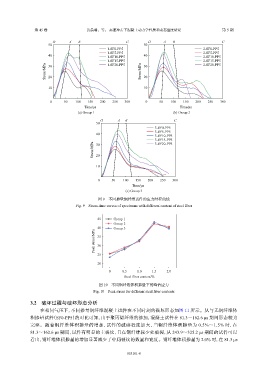

图 9 不同掺量钢纤维试件的应力时程曲线
Fig. 9 Stress-time curves of specimens with different content of steel fiber

45 Group 1
Group 2
40 Group 3
Peak stress/MPa 35

30

25
20
0 0.5 1.0 1.5 2.0
Steel fiber content/%
图 10 不同钢纤维体积掺量下的峰值应力
Fig. 10 Peak stress for different steel fiber contents

3.2 破坏过程与破坏形态分析
在相同气压下，不同掺量钢纤维混凝土试件在不同时刻的破坏形态如图 11 所示。从与无钢纤维体
积掺量试件（SF0-PP5）的对比可知，由于聚丙烯纤维的掺加，混凝土试件在 81.3～162.6 μs 期间形态较为
完整。随着钢纤维体积掺量的增加，试件的破碎程度加大，当钢纤维体积掺量为 0.5%～1.5% 时，在
81.3～162.6 μs 期间，试件有明显的主裂纹，且在钢纤维较少处破裂，从 243.9～325.2 μs 期间的试件可以
看出，钢纤维体积掺量的增加显著减少了中间裂纹的数量和宽度。钢纤维体积掺量为 2.0% 时，在 81.3 μs

053101-8
