Page 222 - 《水产学报》2025年第12期

邱昱，等 水产学报, 2025, 49(12): 129717

3 μm 1 3 μm 2 3 μm 3 3 μm 4

3 μm 5 3 μm 6 3 μm 7 3 μm 8

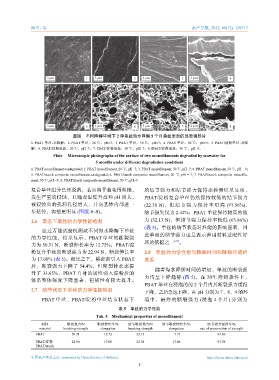

图版 不同降解环境下 2 种单丝海水降解 5 个月单丝表面的显微镜照片
1. PBAT 单丝-未降解；2. PBAT 单丝，20 ℃，pH=7；3. PBAT 单丝，50 ℃，pH=7；4. PBAT 单丝，50 ℃，pH=9；5. PBAT/淀粉单丝-未降
解；6. PBAT/淀粉单丝，20 ℃，pH=7；7. PBAT/淀粉单丝，50 ℃，pH=7；8. PBAT/淀粉单丝，50 ℃，pH=9。
Plate Microscopic photographs of the surface of two monofilaments degraded by seawater for
5 months under different degradation conditions
1. PBAT monofilament-undegraded; 2. PBAT monofilament, 20 ℃, pH=7; 3. PBAT monofilament, 50 ℃, pH=7; 4. PBAT monofilament, 50 ℃, pH = 9;
5. PBAT/starch composite monofilament-undegraded; 6. PBAT/starch composite monofilament, 20 ℃, pH = 7; 7. PBAT/starch composite monofila-
ment, 50 ℃, pH =7; 8. PBAT/starch composite monofilament, 50 ℃, pH=9
复合单丝组分已经脱落，表面由平整变得粗糙， 的结节强力和结节强力保持率检测结果显示，
发生严重的侵蚀，且随着温度升高和 pH 增大， PBAT/淀粉复合单丝仍然保持较低的结节强力
被侵蚀出的孔洞孔径增大，并向基体内部进一 (22.38 N)，但结节强力保持率更高 (97.56%)，
步延伸，沟壑更明显 (图版-6~8)。 结节损失仅为 2.44%；PBAT 单丝保持较高的强
2.6 常态下单丝的力学性能检测 力 (32.13 N)，但结节强力保持率较低 (63.86%)
(表 5)。单丝的结节状态对性能的影响显著，因
通过万能试验机测试不同海水降解下单丝
此单丝的结节强力也是表示渔用材料适配性好
的力学性能，结果显示，PBAT 单丝的断裂强
坏的依据之一 。
[21]
力为 50.31 N，断裂伸长率为 12.72%；PBAT/淀
粉复合单丝的断裂强力为 22.94 N，断裂伸长率 2.8 单丝的力学性能与降解时间和降解环境的
为 17.00% (表 5)。相比之下，将淀粉引入 PBAT 关系
后，断裂强力下降了 54.4%，但断裂伸长率提
随着海水降解时间的增加，单丝的断裂强
升了 33.65%，PBAT 自身的韧性引入淀粉后的
体系整体强度下降显著，但韧性有较大提升。 力均呈下降趋势 (图 5)。在 20℃ 降解条件下，
PBAT 单丝在浸泡的前 2 个月内其断裂强力缓慢
2.7 结节状态下单丝的力学性能检测 下降，之后急速下降，在 pH 分别为 7、8、9 的环

PBAT 单丝、PBAT/淀粉单丝结节状态下 境中，最终的断裂强力 (浸泡 4 个月) 分别为

表 5 单丝的力学性能
Tab. 5 Mechanical properties of monofilament
材料 断裂强力/N 断裂伸长率/% 结节断裂强力/N 结节断裂伸长率/% 结节强力保持率/%
material breaking strength elongation breaking strength elongation rate of preservation of strength
PBAT 50.31 12.72 32.13 7.71 63.86
PBAT/淀粉 22.94 17.00 22.38 17.06 97.56
PBAT/starch

中国水产学会主办 sponsored by China Society of Fisheries https://www.china-fishery.cn
7
