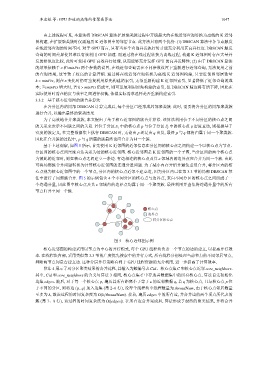

                    由上述流程可见, 本算法将         DBSCAN  算法扩展聚类簇过程中开销最大的在线近邻查询转换为离线的                      K  近邻
                 图构建, 在扩展聚类簇时仅需遍历          K  近邻图中的邻居节点. 此方法具有两个优势: (1) DBSCAN            算法中各节点触发
                 在线近邻查询的时间不同. 对于          GPU  而言, 只有当多个查询并发执行时才能充分利用其高并行度. DBSCAN                   触发
                 查询的时间差异使其难以有效利用             GPU  加速. 而通过将在线过程转换为离线过程, 构建             K  近邻图时存在大量并
                 发的相似度比较, 此时可使用         GPU  高效并行处理, 从而能够充分发挥         GPU  的高并发特性; (2) 由于    DBSCAN  算法

                 的结果依赖于     ε 和  minPts 两个参数的设置, 在线近邻查询需在不同参数设置下重新进行近邻查询, 无法复用之前
                 的查询结果, 这导致了较高的计算开销. 通过将在线近邻查询转换为离线                        K  近邻图构建, 只要近邻图邻居数量
                 k > minPts, 则在  ε 变化时仍可重复利用原先构建的索引, 无须重新构建             K  近邻图索引, 显著降低了近邻查询的成
                                    k > minPts 仍成立, 则可重复利用原先构建的索引, 但         DBSCAN  精度将有所下降, 因此在
                 本; 当   minPts 增大时, 若
                 实际使用时需在精度与效率之间进行权衡, 依据实际需求选择是否重新构建索引.
                  3.3.2    基于核心近邻图的簇合并算法
                    在各分区内的局部       DBSCAN  计算完成后, 每个分区已经形成局部聚类簇. 此时, 需要将各分区的局部聚类簇
                 进行合并, 以输出最终的聚类结果.
                    为了高效地合并聚类簇, 本文提出了基于核心近邻图的簇合并算法. 该算法利用位于不同分区的核心点之间

                 的关系来表示不同簇之间的关系. 若位于分区              S i  中的核心点  p 与位于分区    S j 中的核心点  q  密度直达, 则根据基于
                 密度的簇定义, 在完整数据集上执行            DBSCAN  时, 无论由   p 还是由  q 出发, 最终   p 与  q 都将归属于同一个聚类簇.
                 因此在合并簇的过程中,        p 与  q 所属的簇最终也应合并为同一个簇.
                    基于上述观察, 如图      5 所示, 首先使用    K  近邻图的近邻信息在分区间的核心点之间构建一个以核心点为节点、
                 分区间的核心点间密度直达关系为边的核心近邻图. 核心近邻图是                      K  近邻图的一个子图, 当分区间的两个核心点
                                                                       ε 邻域内的边界点应合并为同一个簇. 由此
                 为彼此的近邻时, 则在核心点之间建立一条边. 有边相连的核心点及其
                 可将局部簇合并问题转换为计算核心近邻图的连通分量问题. 为了减小内存开销并避免重复合并, 将分区内的核
                 心点视为核心近邻图中的一个节点, 分区内的核心点近邻不建立边, 因为分区内已在第                           3.3  节的局部  DBSCAN  算
                 法中进行了局部簇合并. 图        5  的示例包含   4  个不同分区的核心点与边界点, 来自不同分区的核心点之间组成了一
                                            ε 邻域内的边界点均属于同一个聚类簇. 最终利用并查集将连通分量中的所有
                 个连通分量, 因此图中核心点及其
                 节点归并至同一个簇.



                                                                   核心点
                                                                   边界点
                                                                     同分区核心点




                                                    图 5 核心近邻图示例

                    核心近邻图的构建采用以节点为中心的并行模式, 每个                  GPU  线程块负责一个节点的边的建立, 以提高并行效
                 率. 在线程块内部, 采用类似第        3.3  节的广度优先搜索中的并行方式, 所有线程分别处理当前节点的不同邻居节点,
                 判断两节点间是否建立边. 这种分层并行策略有利于                 GPU  线程资源的充分利用, 进一步提高了计算效率.
                    算法  4 展示了对分区聚类结果的合并过程, 其输入为簇编号表                 Cid、核心点集    C  和核心点近邻   core_neighbors.
                 其中,  Cid  和  core_neighbors 的含义与算法  3  相同, 核心点集  C  中存放着数据集中的所有核心点. 算法首先初始化
                 边集   edges. 随后, 对于每一个核心点    p, 遍历其所有距离小于等于         ε 的近邻数据   q, 若   q 为核心点, 且与核心点   p 位
                                   p q) 加入边集
                 于不同的分区, 则将边      ( ,          (第  2–6  行), 设每个线程块中线程数量为       threadNum, 由于核心点邻居数量
                 至多为   k, 故该过程的时间复杂度为       O(k/threadNum). 接着, 遍历  edges 中的所有边, 并合并边的两个顶点所代表的
                 簇  (第  7、8  行), 该过程的时间复杂度为     O(|edges|). 在所有边合并完成后, 算法形成了最终的聚类结果, 并将合并
