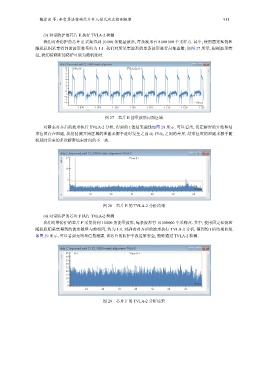

Page 432 - 《软件学报》2026年第2期

魏淙洺 等: 私有算法密码芯片非入侵式攻击检测框架 911

(3) 对带防护的芯片 E 执行 TVLA-2 检测
我们对带防护的芯片 E 采集得到 10 000 条能量波形, 每条波形有 8 000 000 个采样点. 其中, 使用固定私钥和
随机私钥采集得到的波形数量约为 1:1. 我们对所采集波形的单条波形进行局部查看, 如图 27 所示, 根据波形特
征, 我们猜测所加防护可能为随机延时.

8 *100 mV TVLA fixed 1
7
6
5
4
3
2
1
0
−1
−2
−3
−4 *100 μs
1 090 1 095 1 100 1 105 1 110 1 115 1 120 1 125
图 27 芯片 E 能量波形局部区域

对静态对齐后的波形执行 TVLA-2 分析, 得到的 t 值结果曲线如图 28 所示. 可以看出, 仅在解密的开始和结
O 2 之间的差异, 结束位置的泄露来源于随
束位置存在泄露, 我们猜测开始区域的泄露来源于延时发生之前 O 1 和
机延时带来的多次解密结束时间的不一致.

15 Trace 0-1

10

5
*10 ms
0
10 20 30 40 50 60
图 28 芯片 E 的 TVLA-2 分析结果

(4) 对带防护的芯片 F 执行 TVLA-2 检测
我们对带防护的芯片 F 采集得到 10 000 条能量波形, 每条波形有 10 000 000 个采样点. 其中, 使用固定私钥和
随机私钥采集得到的波形数量与前相同, 约为 1:1. 对静态对齐后的波形执行 TVLA-2 分析, 得到的 t 值结果曲线
如图 29 所示, 可以看到无明显信息泄露. 该芯片的防护手段足够安全, 能够通过 TVLA-2 检测.

45 E-1 Trace 0-1
40
35
30
25
20
15
10
5
0 *10 ms
10 20 30 40 50 60 70

图 29 芯片 F 的 TVLA-2 分析结果
