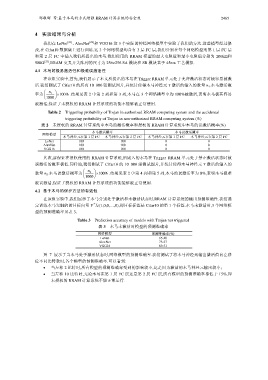

邹敏辉 等:基于木马的方式增强 RRAM 计算系统的安全性 2465

4 实验结果与分析
我们在 LeNet [21] 、AlexNet [22] 和 VGG16 这 3 个实际的神经网络模型中实验了我们的方法.这些模型经过修
改,在 Cifar10 数据集上进行训练.这 3 个网络模型均含有 3 层 FC 层,我们分别在每个网络模型的第 1 层 FC 层
和第 2 层 FC 中插入我们所提出的木马.我们使用的 RRAM 模型的最大电阻值和最小电阻值分别为 200kΩ和
500Ω [23] ,RRAM 交叉开关阵列的尺寸为 256×256.SA 模块和 SR 模块基于 45nm 工艺模拟.
4.1 木马的极易激活性和极难误激活性
在该组实验中,首先,我们展示了本文所提出的木马在 Trigger RRAM 单元处于允许激活状态时极容易被激
活.我们测试了 Cifar10 的所有 10 000 张测试图片,并统计使得木马神经元 T 激活的输入的数量 n 1 .木马激活概
⎛ n 1 ⎞
率为 ⎜ ⎟ × 100% .结果见表 2 中第 2 列和第 3 列,木马在 3 个网络模型中均 100%被激活,表明木马极其容易
⎝ 1000 ⎠
被激活,保证了未授权的 RRAM 计算系统的功能不能够被正常使用.
Table 2 Triggering probability of Trojan in authorized RRAM computing system and the accidental
triggering probability of Trojan in non-authorized RRAM computing system (%)
表 2 未授权的 RRAM 计算系统中木马的激活概率和授权的 RRAM 计算系统中木马的误激活概率(%)
木马激活概率 木马误激活概率
网络模型
木马神经元在第 1 层 FC 木马神经元在第 2 层 FC 木马神经元在第 1 层 FC 木马神经元在第 2 层 FC
LeNet 100 100 0 0
AlexNet 100 100 0 0
VGG16 100 100 0 0
其次,要保证在授权使用的 RRAM 计算系统,所嵌入的木马在 Trigger RRAM 单元处于禁止激活状态时被
误激活的概率极低.同样地,我们测试了 Cifar10 的 10 000 张测试图片,并统计使得木马神经元 T 激活的输入的
⎛ n 2 ⎞
数量 n 2 .木马误激活概率为 ⎜ ⎟ × 100% .结果见表 2 中第 4 列和第 5 列,木马的误激活率为 0%,表明木马极难
⎝ 1000 ⎠
被误激活,保证了授权的 RRAM 计算系统的功能能够被正常使用.
4.2 基于木马的保护方法的有效性
在该组实验中,我们展示了木马分别处于激活和未激活状态时,RRAM 计算系统的输出预测准确性.我们选
*
定训练木马突触的的目标向量 V 为(1,0,0,…,0),即目标标签是 Cifar10 的第 1 个标签.木马未激活时,3 个网络模
型的预测准确率见表 3.
Table 3 Prediction accuracy of models with Trojan not triggered
表 3 木马未激活时模型的预测准确率
网络模型 预测准确率(%)
LeNet 65.40
AlexNet 73.57
VGG16 89.51
图 7 展示了当木马处于激活状态时,网络模型的预测准确率.我们测试了将木马神经元输出激活值向左移
位不同比特数时,各个模型的预测准确率.可以看到:
• 当左移 2 比特时,所有模型的预测准确率受到的影响较小,这是因为激活的木马神经元输出较小;
• 当左移 10 比特时,无论木马在第 1 层 FC 层还是第 2 层 FC 层,所有模型的预测准确率都低于 15%,即
未授权的 RRAM 计算系统不能正常运行.
