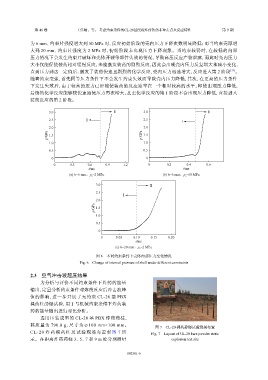

Page 61 - 《爆炸与冲击》2026年第9期
P. 61
第 46 卷 王佳敏，等： 考虑约束条件的CL-20基PBX炸药装药非冲击点火反应特性 第 9 期
为 6 mm、约束片强度增大到 50 MPa 时，反应初始阶段的壳内压力下降次数明显降低；而当约束壳厚增
大到 20 mm、约束片强度为 2 MPa 时，初始阶段未出现压力下降现象。当约束较弱时，在较低的内部
压力情况下会发生约束片破坏和壳体开裂等部件失效的情况，导致高压反应产物泄露，而此时壳内压力
大小仅能促使装药相对缓慢反应，未能激发装药的剧烈反应，因此会出现壳内压力反复增大和减小变化，
直到压力到达一定值后，激发了装药快速且剧烈的化学反应，壳内压力迅速增大，反应进入第 2 阶段 [23] 。
随着约束变强，首先同等压力条件下不会发生约束失效而导致壳内压力降低，其次，在更高的压力条件
下发生失效后，由于较高的压力已经能使装药的反应速率在一个相对较高的水平，即使出现压力降低，
后续的化学反应能够较快速地使压力再次增大，甚至化学反应的第 1 阶段不会出现压力降低，直接进入
装药反应的第 2 阶段。
3.0 Ⅱ 3.0 Ⅱ
2.5 Ⅰ 2.5 Ⅰ
2.0 2.0
p/GPa 1.5 p/GPa 1.5
1.0 1.0
0.5 0.5
0 0
0 0.3 0.6 0.9 1.2 0 0.2 0.4 0.6
t/ms t/ms
(a) h=6 mm，p s =2 MPa (b) h=6 mm，p s =50 MPa
3.0 Ⅱ
2.5
Ⅰ
2.0
p/GPa 1.5
1.0
0.5
0
0 0.05 0.10 0.15 0.20
t/ms
(c) h=20 mm，p s =2 MPa
图 6 不同约束条件下壳体内部压力变化情况
Fig. 6 Change of internal pressure of shell under different constraints
2.3 空气冲击波超压结果
为分析与评价不同约束条件下炸药的能量
输出，定量分析约束条件对炸药反应后冲击波峰
值的影响，进一步开展了无约束 CL-20 基 PBX
裸药柱静爆试验，用于与机械约束条件下炸药装
药的能量输出进行对比分析。
选用压装成型的 CL-20 基 PBX 炸药药柱，
其质量为 ∅ 100 mm×100 mm。
图 7 CL-20 裸药静爆试验现场布置
790.0 g，尺寸为
C L - 2 0 炸 药 裸 药 柱 及 试 验 现 场 布 置 如 图 7 所 Fig. 7 Layout of CL-20 bare powder static
示。在距离炸药药柱 3、5、7 和 9 m 处分别测量 explosion test site
092301-6
