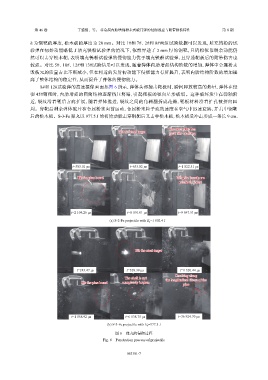

Page 80 - 《爆炸与冲击》2026年第8期

第 46 卷 丁肇银，等： 非金属内肋增强粉末式破门弹的侵彻效应与附带损伤特性 第 8 期

h 为钢靶的厚度，松木板的厚度为 20 mm。对比 1#和 7#、2#和 8#两组试验数据可以发现，填充钨粉的试
验弹在初始动能略低于填充铁粉试验弹的情况下，依然穿透了 2 mm 厚的钢靶，且钨粉依靠剩余动能仍
然可以击穿松木靶，表明填充钨粉试验弹的侵彻能力优于填充铁粉试验弹，且穿透靶板后的附带伤害也
较强。对比 5#、10#、12#和 13#试验结果可以发现，随着弹体内肋增强结构阶数的增加，弹体中金属粉末
毁伤元的质量占比不断减小，但在相近的发射初动能下侵彻能力有所提升，表明内肋结构阶数的增加提
高了整体结构的稳定性，从而提升了弹体的侵彻能力。
8#和 12#试验弹的高速摄像画面如图 6 所示，弹体头部撞击靶板时，瞬间释放较高的热量，弹体在侵

彻 45#钢靶时，内肋增强的圆筒结构逐渐挤压坍塌，引起靶板的径向星形破裂。这种破坏发生在弹轴附
近，裂纹沿着靶后方向扩展，随着弹体推进，裂纹之间的角料翻折成花瓣，靶板材料沿着扩孔被挤向四
周。穿靶后剩余弹体破片和金属粉末向前运动，金属粉末粒子流的速度在空气中迅速衰减，并击中钢靶
后的松木板。S-3-Fe 弹丸以 977.5 J 的初始动能击穿钢靶后又击中松木板，松木板受冲击形成一条长 9 cm、

The steel
The steel plate hasplate has
Hit the steel target
Hit the steel target
petal like crackingtal like cracking
pe

t=385.01 μs t=635.02 μs t=1 822.51 μs

Hit the pine board The pine boards are
The pine boards are
Hit the pine board
relatively intact
relatively intact

t=2 104.26 μs t=8 010.01 μs t=9 697.51 μs

(a) S-2-Fe projectile with E k =1 002.4 J

Hit the steel target
Hit the steel target

t=243.47 μs t=320.39 μs t=1 320.44 μs
Cracking along
Cracking along
The shell is not
The shell is not
the longitudinal fibers of the
the longitudinal fibers of the
Hit the pine board
Hit the pine board completely broken
completely broken
pine
pine
t=1 858.92 μs t=6 538.75 μs t=36 924.70 μs

(b) S-3-Fe projectile with E k =977.5 J
图 6 弹丸的侵彻过程
Fig. 6 Penetration process of projectile

083301-7
