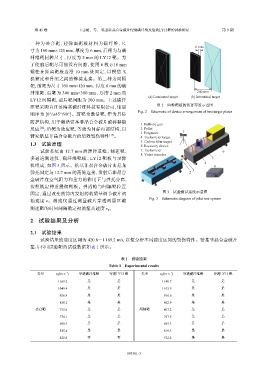

第 45 卷 王志裕，等： 锆基非晶合金破片侵彻碳纤维及后效LY12靶的试验研究 第 9 期

一 种 为 叠 合 靶 ， 迎 弹 面 靶 板 材 料 为 碳 纤 维 ， 尺
6 mm
寸为 160 mm×120 mm，厚度为 6 mm，后靶为与碳
纤维靶同种尺寸、厚度为 2 mm 的 LY12 靶。为
了使前后靶尽可能没有间隙，使用 6 枚 ∅ 10 mm
螺栓在距离靶板边沿 10 mm 处固定，以模仿飞
机蒙皮和骨架之间的铆接连接。第二种为间隔
靶，前靶为尺寸 160 mm×120 mm、厚度 6 mm 的碳
纤维靶，后靶为 300 mm×300 mm、厚度 2 mm 的 200 mm
(a) Laminated target (b) Interstitial target
LY12 间隔靶，前后靶间距为 200 mm。上述碳纤
维靶采购自江苏博实碳纤维科技有限公司，铺层 图 2 两种靶板的装置布置示意图
Fig. 2 Schematic of device arrangement of two target plates
顺序为 [0°/±45°/90°]。前靶为激活靶，作为目标

防护结构，用于激活锆基非晶合金破片破碎释能 1. Ballistic gun
反应 [14] ；后靶为效应靶，等效为目标内部结构，以 2. Pellet
3. Fragment 7
研究锆基非晶合金破片的后效毁伤特性 [15] 。 4. Tachymeter target

5. Carbon fiber target
1.3 试验原理 6. Recovery device
试验系统由 12.7 mm 滑膛弹道枪、测速靶、 7. Tachymeter 6
8. Video recorder
多通道测速仪、碳纤维靶板、LY12 靶板与录像 5
4
机组成，如图 3 所示。锆基非晶合金破片由尼龙 8
3
弹托固定与 12.7 mm 的药筒连接，发射后非晶合 2
金破片在空气阻力和重力的作用下与弹托分离， 1
按照既定弹道侵彻靶板。弹道枪与间隔靶位置
固定，通过改变药筒内发射药的质量调节破片初 图 3 试验测试系统示意图
始速度 v。测速仪通过测量破片穿透两层区截 Fig. 3 Schematic diagram of pilot test system
测速靶的时间间隔确定初始撞击速度 v 。
0

2 试验结果及分析

2.1 试验结果
试验结果的速度区间为 420.8～1 169.2 m/s，以便分析不同速度区间的毁伤特性。锆基非晶合金破片
撞击不同试验靶的试验数据如表 1 所示。

表 1 试验结果
Table 1 Experimental results
类型 v 0 /(m·s ) 穿透碳纤维靶 穿透LY12 靶 类型 v 0 /(m·s ) 穿透碳纤维靶 穿透LY12 靶
−1
−1
1 169.2 是 是 1 148.7 是 是
1 049.4 是 是 1 103.9 是 是
926.9 是 是 936.6 是 是
858.1 是 是 862.9 是 是
叠合靶 755.6 是 是 间隔靶 807.2 是 是
734.1 是 是 767.5 是 是
698.3 是 是 695.3 是 是
545.4 是 是 619.3 是 是
420.8 否 否 572.2 是 是
