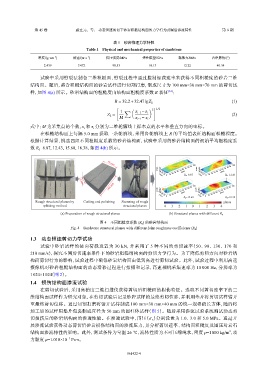

第 45 卷         蔚立元,等: 动态恒速剪切下砂岩粗糙结构面的力学行为及嗣后渗流特性                                第 6 期


                                                   表 1    砂岩物理力学特性
                                       Table 1    Physical and mechanical properties of sandstone

                         −3
                                        −1
                  密度/(g·cm )     波速/(m·s )      抗压强度/MPa        弹性模量/GPa        黏聚力/MPa        内摩擦角/(°)
                     2.439          3 472          98.53           10.13          12.22          40.34
                   试验中采用劈裂法制备三维粗糙面,劈裂过程中通过控制加载速率来获得不同粗糙度的砂岩三维
               结构面。随后,将含粗糙结构面的砂岩试样进行切割打磨,制成尺寸为                               100 mm×30 mm×70 mm   的剪切试
               样,如图   4(a) 所示。砂岩结构面的粗糙度由结构面粗糙度系数                      R  表征 [34] :

                                                                                                        (1)
                                                    R = 32.2+32.47lgZ 2
                                                     ñ               ô 1/2
                                                           Å       ã 2
                                                      1  ∑   z i−1 −z i
                                                 Z 2 =                                                  (2)
                                                      M      x i−1 − x i
               式中:M   为采集点的个数,x 和     i   z 分别为二维轮廓线上样本点的水平和垂直方向的坐标。
                                          i
                   在粗糙结构面上每隔          5.0 mm  提取一条轮廓线,采用各轮廓线上               R  的平均值表征结构面粗糙程度。
               根据计算结果,挑选四组不同粗糙度系数的砂岩结构面,试验中采用的砂岩结构面的初始平均粗糙度系
               数  R =8.87, 12.43, 15.60, 18.38,如图  4(b) 所示。
                  0


                                                 70 mm
                                                                                       100             90  100
                                                                                     90
                                                                       z/mm  −5 5 0  50 60 70  80  z/mm    −5 5 0  50  60 70  80
                                                                        30 20  30  40  x/mm  30 20  30  40  x/mm
                                                                         10  0  10  20  R 0 =8.87  y/mm 10  0  10  20  R 0 =12.43
                                                                        y/mm
                                                 100 mm                 5 0       60 70  80  90  100  5 0  60 70  80  90  100
                                    30 mm
                                                                       z/mm
                                                                       −5
                                                                        30 20  30  40  50 x/mm  z/mm    −5 30 20  30  40  50 x/mm
                                                                         10  10  20        10  10  20
                                                                           0       R 0 =15.60  y/mm  0  R 0 =18.38
                                                                        y/mm
                 Rough structural planes by  Cutting and polishing  Scanning of rough               z/mm
                    splitting method                    structural planes  −4 −3 −2 −1  0  1  2  3  4
                            (a) Preparation of rough structural planes      (b) Structural planes with different R 0
                                             图 4    不同粗糙度系数   (R 0 ) 的砂岩结构面
                                Fig. 4    Sandstone structural planes with different joint roughness coefficients (R 0 )

               1.3    动态恒速剪切力学试验
                   试验中砂岩试样的法向荷载设置为                  30 kN,并采用了      5  种不同的剪切速率(50、90、130、170           和
               210 mm/s),探究不同剪切速率条件下的砂岩粗糙结构面的剪切力学行为。为了降低剪切方向对砂岩结
               构面剪切行为的影响,试验过程中确保砂岩结构面由低到高进行剪切试验。此外,试验过程中利用高速
               摄像机对砂岩粗糙结构面的动态滑移过程进行拍摄和记录,高速相机采集速率为                                      10 000 Hz,分辨率为
               1 024×1 024(图  2)。

               1.4    损伤结构面渗流试验
                   在剪切试验后,采用高精度三维扫描仪获得剪切后粗糙面的损伤特征。选取不同剪切速率下的三
               维结构面试样作为研究对象,在剪切试验后记录砂岩试样的最终剪切位移,并利用垫片将剪切试样错开
               至最终剪切位移。通过切割打磨将错开试样制成                       100 mm×30 mm×40 mm   的统一规格的长方体,随后将
               加工后的试样用垫片包裹制成直径为                 50 mm  的圆柱体试样(图        5)。随后采用渗流试验系统测试动态剪
               切损伤后的砂岩结构面的渗透性能。在渗透试验中,围压(σ )分别设置为                                1.0、3.0  和  5.0 MPa。通过开
                                                                     3
               展渗流试验获得动态剪切后砂岩损伤结构面的渗流压力,并分析剪切速率、结构面粗糙度及围压对岩石
               结构面渗流特性的影响。此外,测试条件为室温                      26 ℃,流体性质为不可压缩纯水,密度               ρ=1 000 kg/m ,动
                                                                                                       3
               力黏度   μ=1.010×10  Pa·s。
                               −3


                                                         061422-4
