Page 172 - 《软件学报》2020年第9期

陈晋音 等:基于 PSO 的路牌识别模型黑盒对抗攻击方法 2793

行、连续弯路,第 2 行从左到右分别是:T 字路口、上坡路、步行、环岛行驶、标志指示、注意行人、解除限速
40km/h.

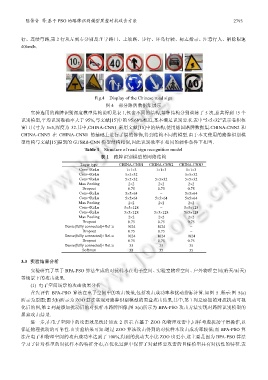

Fig.4 Display of the Chinese road sign
图 4 部分路牌数据集展示
实验选用的路牌识别深度模型结构说明见表 1,包含不同的结构,每种结构分别训练了 5 次,总共得到 15 个
识别模型,平均识别准确率大于 95%,与文献[15]中的 95.68%相近,基本满足识别要求.表中“5×5×32”表示卷积核
窗口尺寸为 5×5,深度为 32.其中,CHINA-CNN1 采用文献[15]中的结构,使用德国路牌数据集.CHINA-CNN2 和
CHINA-CNN3 在 CHINA-CNN1 的基础上进行了层的修饰,得到结构不同的模型.由于本文使用的路牌识别模
型结构与文献[15]提到的 GTSRB-CNN 模型结构相似,因此识别效率在相同的硬件条件下相当.
Table 1 Structure of road sign recognition model
表 1 路牌识别模型的网络结构
Layer type CHINA-CNN1 CHINA-CNN2 CHINA-CNN3
Conv+ReLu 1×1×3 1×1×3 1×1×3
Conv+ReLu 5×5×32 − 5×5×32
Conv+ReLu 5×5×32 5×5×32 5×5×32
Max Pooling 2×2 2×2 2×2
Dropout 0.75 0.75 0.75
Conv+ReLu 5×5×64 − 5×5×64
Conv+ReLu 5×5×64 5×5×64 5×5×64
Max Pooling 2×2 2×2 2×2
Conv+ReLu 5×5×128 − 5×5×128
Conv+ReLu 5×5×128 5×5×128 5×5×128
Max Pooling 2×2 2×2 2×2
Dropout 0.75 0.75 0.75
Dense(fully connected)+ReLu 1024 1024 −
Dropout 0.75 0.75 −
Dense(fully connected)+ReLu 1024 1024 1024
Dropout 0.75 0.75 0.75
Dense(fully connected)+ReLu 35 35 35
Softmax 35 35 35

3.3 实验结果分析
实验研究了基于 BPA-PSO 算法生成的对抗样本在电子空间、实验室物理空间、户外物理空间(晴天/雨天)
等场景下的攻击效果.
(1) 电子空间场景的攻击效果分析
首先评估 BPA-PSO 算法在电子空间中的攻击效果,包括攻击成功率和扰动指标计算.如图 5 所示:图 5(a)
所示为原图;图 5(b)所示为 ZOO 算法实现对路牌识别模型的黑盒攻击结果,其中,第 1 列是添加的对抗扰动可视
化后的图,第 2 列是添加扰动后的对抗样本路牌图像;图 5(c)所示为 BPA-PSO 攻击方法实现对路牌识别模型的
黑盒攻击结果.
进一步,在电子空间中的攻击效果统计如表 2 所示.在基于 ZOO 的物理攻击中,同样考虑扰动平滑操作,以
保证物理扰动的可靠性.由实验结果可知:通过 ZOO 算法攻击得到的对抗样本攻击成功率较低;而 BPA-PSO 算
法在电子和物理空间的攻击成功率达到了 100%,得到的扰动大小比 ZOO 也更小.这主要是因为 BPA-PSO 算法
学习了针对模型的对抗样本的特征分布,在优化过程中保留了对最终要攻击的目标模型具有对抗性的特征.表
